Траверса ТМ-9

Товар Ед. Цена с НДС
Арт. 013818

Траверса ТМ-9 (3.407.1-143.8.9) 10,4 кг

шт. 967,20руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-9 (проект 3.407.1-143.8.9) используются для крепления провода к стойке СВ при установлении промежуточных опор (тип П10-1) ЛЭП 10 кВ. Изготавливают траверсы из высококачественного материала (углеродистая сталь) и покрывают лаком БТ-577 (для придания антикоррозийных свойств).

На расположенные на траверсе ТМ-9 штыри крепятся изоляторы штыревого типа (ШФ10-Г, а так же ШФ20-В и ШС10-Д). Крепление это выполняется с помощью колпачков КП-22 или колпачков К-6, К-7, а так же К-9. Вязки проволочная ВШ-1 или спиральная ПВС применяются для присоединения провода к изолятору. Хомут Х-42, поставляемый отдельно, используется при креплении траверсы ТМ-9 к стойке типа СВ110.

Габариты изделия: 1460x110x355мм.

Спецификация траверсы ТМ-9

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 10.40
2 Уголок 50х50х5 ГОСТ8509-86 1
3 Круг 22 ГОСТ2590-71 2
4 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 2



Размеры траверсы ТМ-9:

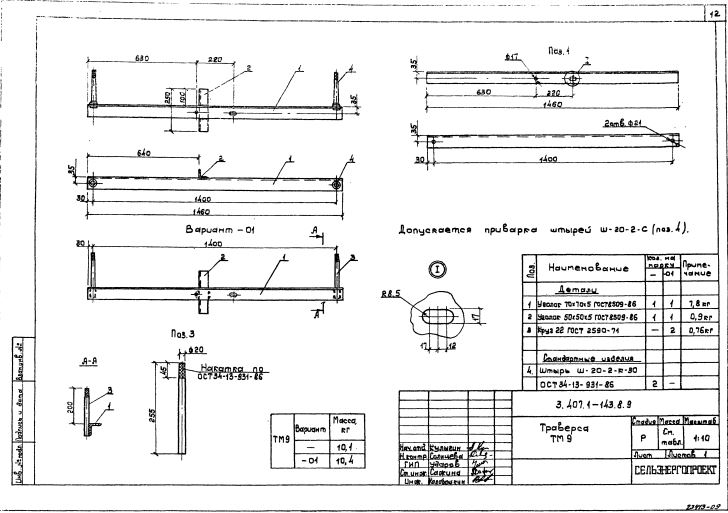

Чертеж траверсы ТМ-9

Варианты обозначения: траверса ТМ-9, TМ9, TМ-9
