Траверса ТМ-14

Товар Ед. Цена с НДС
Арт. 013823

Траверса ТМ-14 (3.407.1-143.8.14) 26,3 кг

шт. 2 719,00руб.

Траверсы ТМ-14 (проект 3.407.1-143.8.14) изготавливаются из прочного и качественного материала - углеродистой стали и помогают осуществить крепление провода, протянутого на опорах высоковольтных линий электропередачи 6 кВ -10 кВ. Для придания траверсе таких свойств как долговечность и стойкость к коррозии ее покрывают специальным лаком БТ-577.

К стойкам траверса крепится при помощи хомутов: к стойке СВ110 - хомутом Х-1, а к стойке СВ105 - хомутом Х-42. Требуемый хомут заказывается отдельно.

Габариты изделия: 1700х250х730мм.

Спецификация траверсы ТМ-14

Позиция Наименование детали Количество Масса, кг
1 Швеллер 10 1 26.30
2 Уголок 80х80х6 1
3 Полоса 6х170 1
4 Полоса 5х100 2
5 Полоса 5х50 4
6 Полоса 5х50 2
7 Петля 4
8 Круг 10 2
9 Гайка М10 4
10 Серьга СРС-7-16 4



Размеры траверсы ТМ-14:

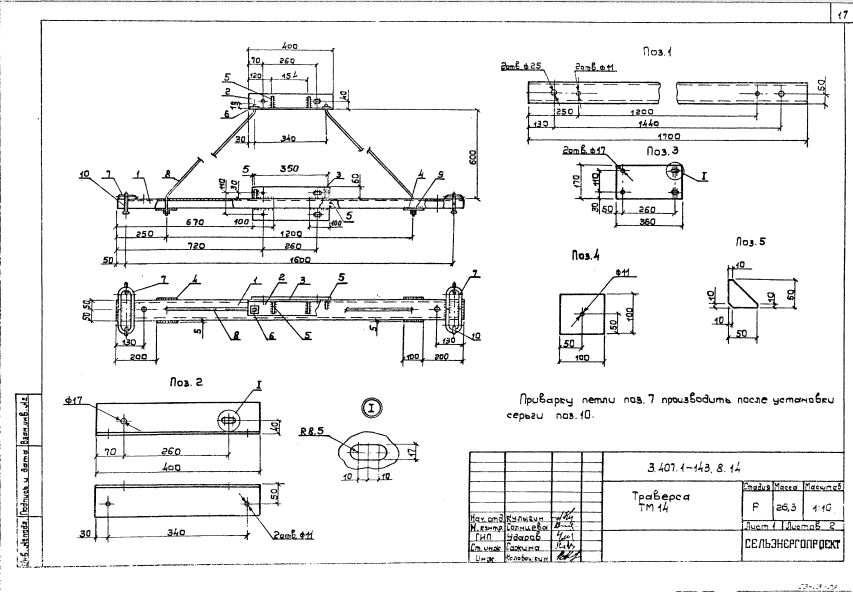

Чертеж траверсы ТМ-14

Варианты обозначения: траверса ТМ-14, TМ14, TМ-14
