Траверса ТМ-16

Товар Ед. Цена с НДС
Арт. 013825

Траверса ТМ-16 (3.407.1-143.8.16) 18,3 кг

шт. 1 794,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверса ТМ-16 (проект 3.407.1-143.8.16) имеет исполнение из углеродистой стали и обеспечивает крепление провода при проведении монтажа опор высоковольтных воздушных ЛЭП (10 кВ). Поверхность траверсы ТМ-16 не подвержена коррозии, так как покрывается лаком битумным (БТ-577).

В качестве крепежного устройства траверсы ТМ-16 к стойке используется хомут серии Х-1( для стоек типа СВ105) и хомут серии Х-42 (для стоек типа СВ110). Хомуты серий Х-42 и Х-1 заказываются отдельно.


Спецификация траверсы ТМ-16

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х5 ГОСТ 8509--86 2 18.30
2 Уголок 50х50х8 ГОСТ 8509--86 1
3 Уголок 100х100х8 ГОСТ 8509--86 1
4 Полоса 8х80 ГОСТ 103-76 2
5 Полоса 6х100 ГОСТ 103-76 2
6 Круг 16 ГОСТ 2590-71 1
7 Болт М20х80 ГОСТ 7798-70 1
8 Гайка М20 ГОСТ 5915-70 2
9 Болт М20х80 ГОСТ 7798-70 3
10 Серьга СРС-7-17 ГОСТ 2725-78 4



Размеры траверсы ТМ-16:

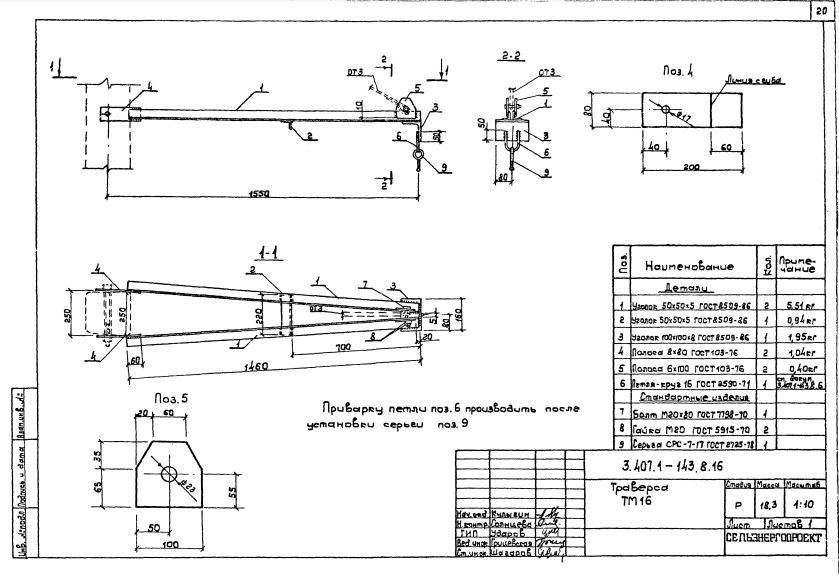

Чертеж траверсы ТМ-16

Варианты обозначения: траверса ТМ-16, TМ16, TМ-16
