Траверса ТМ-85а, ТМ-85аМ

Товар Ед. Цена с НДС
Арт. 013882

Траверса ТМ-85а, ТМ-85аМ (20.0027 15.02) 5,7 кг

шт. 513,01руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-85а и ТМ-85аМ (проект 20.0027 15.02) предназначены для проведения крепления провода на стойки СВ при помощи крепежных хомутов во время установки опор высоковольтных ЛЭП 10 кВ. В качестве крепежных хомутов применяются хомуты типа Х-1 и Х-42 ( для стоек СВ105 и СВ110). Поставка хомутов выполняется отдельно.

При температурных показателях -40°С и ниже используют траверсы ТМ-85аМ, так как сталь, из которой они изготовлены, сохраняет свои свойства при низкой температуре .

Траверсы ТМ-85а - это прочные изделия, выполненные из углеродистой стали и имеющие лаковое покрытие (лак БТ-577), предохраняющее их от коррозии.

Поставка данных траверс производится без применения специальной тары и упаковки.

Спецификация траверсы ТМ-85а, ТМ-85аМ

Позиция Наименование детали Количество Масса, кг
1 Уголок 80х80х6 ГОСТ 8509-86 L=450 1 5,70
2 Уголок 50х50х5 ГОСТ 8509-86 L=200 1
3 Круг 822 ГОСТ 2590-88 L=260 2



Размеры траверсы ТМ-85а, ТМ-85аМ:

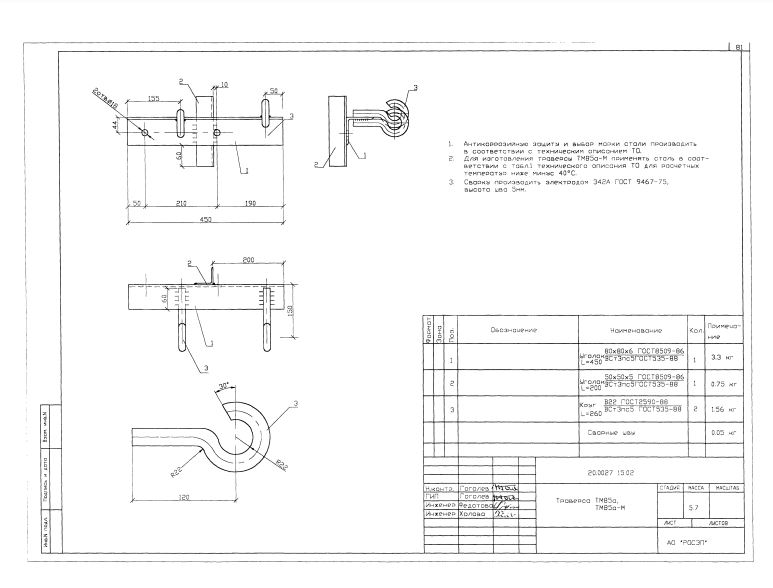

Чертеж траверсы ТМ-85а, ТМ-85аМ

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-85аМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-85а, ТМ-85аМТМ85а, ТМ85аМ
