Траверса ТМ-2

Товар Ед. Цена с НДС
Арт. 013811

Траверса ТМ-2 (3.407.1-143.8.2) 10,9 кг

шт. 981,01руб.

Траверса ТМ-2 служит для выполнения крепления неизолированных проводов к стойкам в случае проведения ЛЭП 10 кВ в ненаселенной местности. Производят траверсы ТМ-1 из высококачественной углеродистой стали по типовому проекту 3.407.1-143.8.2. В качестве антикоррозийного покрытия используют покрытие битумным лаком БТ-577.

Штыри, расположенные на траверсе ТМ-1, служат для присоединения изоляторов штыревого типа: ШФ-10Г, ШС-10Д и ШФ20-В. Для крепления изоляторов следует применять колпачки (К-6, КП-22, К-9, К-7). Крепление провода к изоляторам осуществляется спиральной или проволочной вязками.

К стойке ЛЭП траверса ТМ-1 крепится хомутом серии Х-1, заказ и доставка которого осуществляются отдельно.

Габариты изделия: 140х1495х1460мм.

Спецификация траверсы ТМ-2

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 10.90
2 Уголок 50х50х5 ГОСТ8509-86 1
5 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 3



Размеры траверсы ТМ-2:

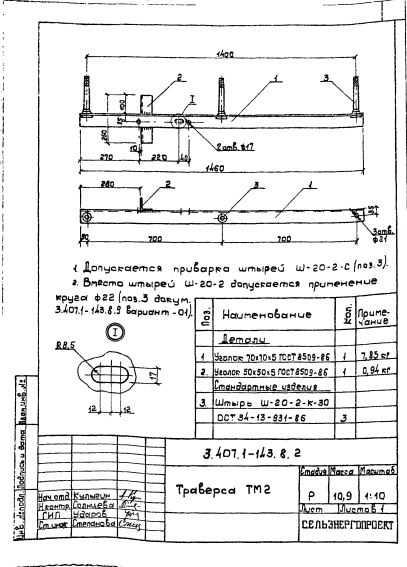

Чертеж траверсы ТМ-2

Варианты обозначения: траверса ТМ-2, TМ2, TМ-2
