Траверса ТМ-77, ТМ-77М

Товар Ед. Цена с НДС
Арт. 013872

Траверса ТМ-77, ТМ-77М (20.0027 09.01, 21.0050 10.02) 17,31 кг

шт. 2 153,69руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-77, ТМ-77М (проект 20.0027 09.01, 21.0050 10.02) применяются в условиях монтажа и установки опор высоковольтных ЛЭП 10 кВ для крепления провода. Крепление осуществляется с использованием специальных хомутов таких марок как Х-1 и Х-42 к стойкам СВ105 и СВ110 соответственно. Поставка хомутов выполняется по отдельному заказу.

Траверсы ТМ-77 выполнены из углеродистой стали и покрыты лаком БТ-577, предохраняющим их от воздействия окружающей среды. А при производстве траверс ТМ-77М применяется особая сталь, позволяющая использовать данные траверсы в условиях низких температур (выдерживают более -40°С).

Транспортировка траверс ТМ-77, ТМ-77М производится без наличия упаковки либо специальной тары.


Спецификация траверсы ТМ-77, ТМ-77М

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х6 ГОСТ 8509-86 L=1000 1 17.31
2 Уголок 63х63х4 ГОСТ 8509-86 L=200 1
3 Круг 816 ГОСТ 2590-88 L=240 5
4 Круг 810 ГОСТ 2590-88 L=500 1
5 Серьга СРС-7-16 5

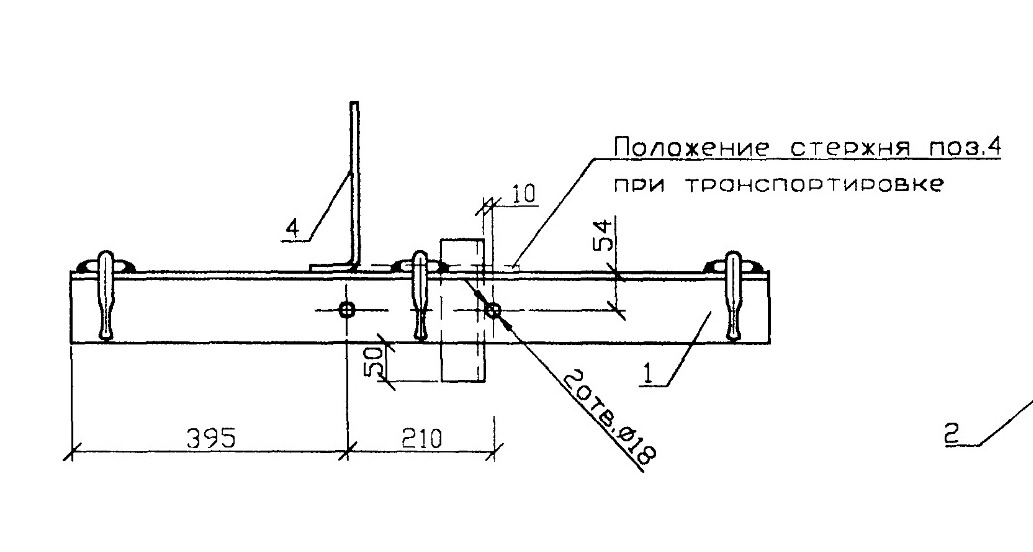

Размеры траверсы ТМ-77, ТМ-77М:

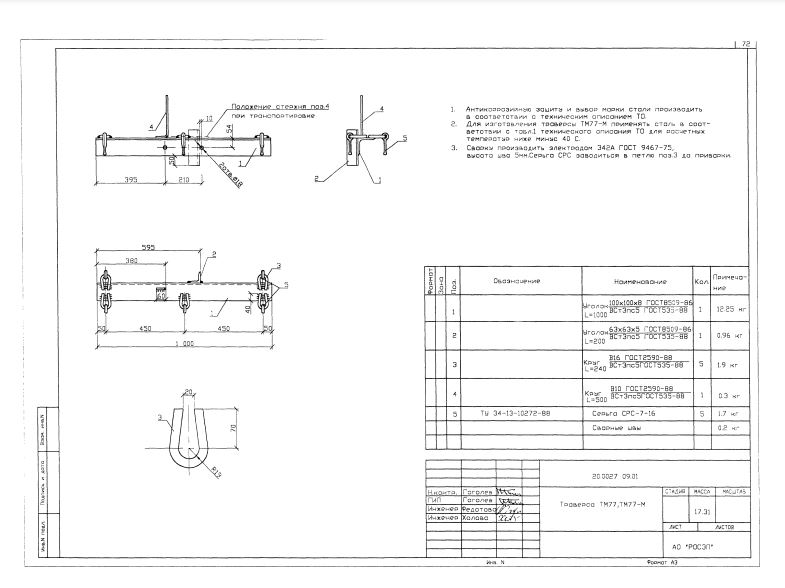

Чертеж траверсы ТМ-77, ТМ-77М

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-77М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-77, ТМ-77МТМ77, ТМ77М
