Траверса ТМ-3

Товар Ед. Цена с НДС
Арт. 013812

Траверса ТМ-3 (3.407.1-143.8.3) 21 кг

шт. 1 890,01руб.

Во время установки промежуточных опор типа П10-2 ЛЭП 6 кВ - 10 кВ в населенных пунктах двойное крепление проводов без изоляции к стойкам СВ105 производится при помощи траверсы ТМ-3.

Траверса ТМ-3 изготавливается по типовому проекту 3.407.1-143.8.3 из углеродистой стали, имеет лаковое (лак БТ-577) антикоррозийное покрытие. Для присоединения изоляторов ШФ20-В, ШС10-Д, ШФ10-Г на траверсе ТМ-3 имеются штыри. Крепление штыревых изоляторов к траверсе ТМ-3 выполняется колпачками таких типов: КП-22, К-6, К-7,К-9. Крепление провода к изоляторам осуществляется либо спиральной (ПВС) вязкой либо проволочной (ВШ-1).

Для крепления траверсы ТМ-3 к стойке необходим хомут Х-1, который заказывается отдельно.

Габариты изделия: 1460х140х1495мм.

Спецификация траверсы ТМ-3

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 21.00
2 Уголок 70х70х5 ГОСТ8509-86 1
3 Уголок 70х70х5 ГОСТ8509-86 1
4 Круг 10 ГОСТ2590-71 1
5 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 6



Размеры траверсы ТМ-3:

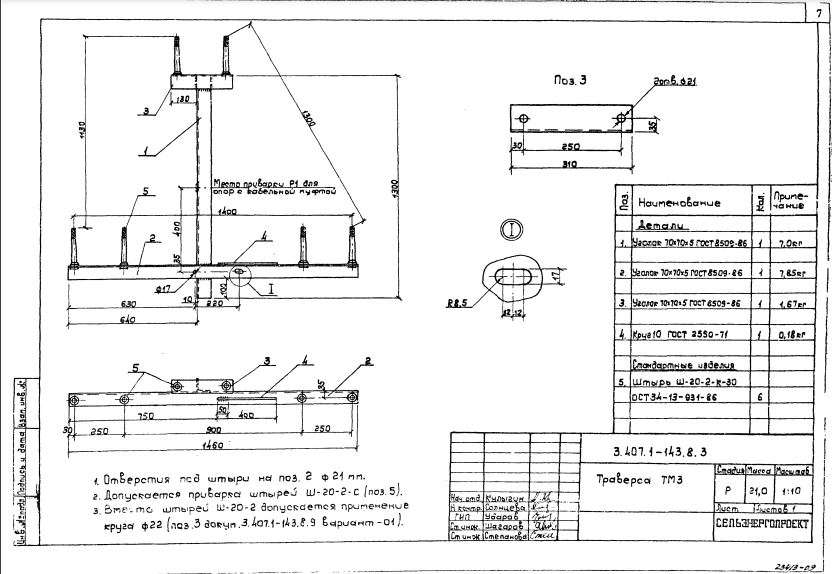

Чертеж траверсы ТМ-3

Варианты обозначения: траверса ТМ-3, TМ3, TМ-3
