Траверса ТМ-24

Товар Ед. Цена с НДС
Арт. 013833

Траверса ТМ-24 (3.407.1-143.8.1) 18,6 кг

шт. 1 674,00руб.
Арт. 091066

Траверса ТМ-24-01 (23.0016-15) 50.9 кг

шт. 4 901,00руб.

Траверсы ТМ-24 (проект 3.407.1-143.8.1) используются в период установки и монтажа анкерных опор ЛЭП 10 кВ для крепления проводов к СВ стойкам. Для осуществления данного крепления необходимо так же заказать специальные хомуты: для стойки СВ105 - хомут Х-1, а для стойки СВ-110 - хомут Х-42.

Крепление штыревых изоляторов таких типов: ШФ20-В, ШФ10-Г, ШС10-Д производится на штыри, имеющиеся на траверсе, с применением колпачков К-7, К-6, КП-22, К-9. Крепление провода к изолятору выполняется вязками проволочной ВШ-1 или спиральной ПВС.

В качестве материала при изготовлении траверсы ТМ-24 применяется сталь углеродистая. Поверхность готового изделия окрашивают для придания антикоррозийных свойств лаком битумным БТ-577.

Габариты изделия: 1466х140х1500мм.

Спецификация траверсы ТМ-24

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 18,60
2 Уголок 70х70х5 ГОСТ8509-86 1
3 Круг 22 ГОСТ2590-71 1
4 Круг 10 ГОСТ2590-71 1
5 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 4



Размеры траверсы ТМ-24:

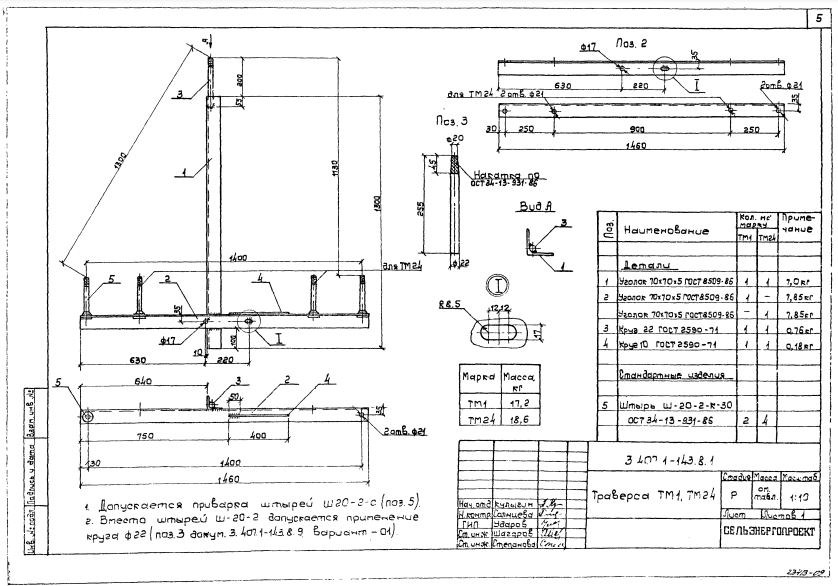

Чертеж траверсы ТМ-24

Варианты обозначения: траверса ТМ-24, TМ24, TМ-24
