Траверса ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ (Л57-97.06.07) 16,20 кг

Товар* Ед. Цена, руб Опт. цена, руб
Арт. 013866

Траверса ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ (Л57-97.06.07) 16,20 кг

шт. 3 188,90руб. 3 188,90руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ выпускаются в соответствии с типовым проектом Л57-97 (Л57-97.06.07).

Траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ служат в период установки, монтажа и прокладки высоковольтных ЛЭП для крепления проводов. Установка данных траверс возможна на опорах круглого и квадратного сечения. Для непосредственного крепления траверсы к стойкам используют крепежные хомуты. Марка крепежного хомута определяется типом стойки. Траверсы конструктивно различаются параметрами, формой и прочностью.

Выполнены траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ из особой стали, особенностью которой является возможность работы при низких температурах (более -40°С). Имеющееся антикоррозийное покрытие защищает траверсы от влияния окружающей среды и перепада температур.

Перевозка и доставка траверс ТМ возможна без наличия упаковки и тары.


Спецификация траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-86 L=1000 1 16.20
2 Уголок 63х63х5 ГОСТ 8509-86 L=200 1
3 Круг 816 ГОСТ 2590-88 L=240 4
4 Серьга СРС-7-16 ТУ 34-13-10272-88 4
5 Круг 610 ГОСТ 2590-88 L=100 1



Размеры траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ:

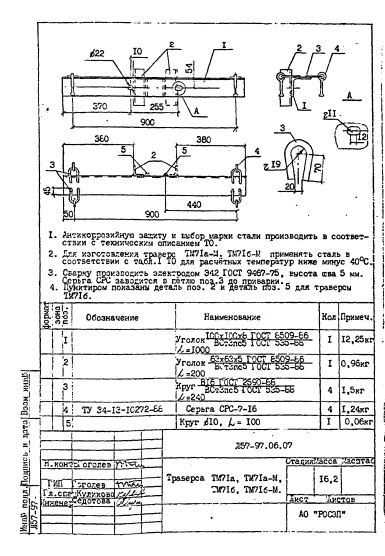

Чертеж траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-71аМ, ТМ-71бМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ, ТМ71а, ТМ71аМ, ТМ71б, ТМ71бМ

****
