Траверса ТМ-5

Товар Ед. Цена с НДС
Арт. 013814

Траверса ТМ-5 (3.407.1-143.8.5) 17,3 кг

шт. 1 557,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.



Двойное крепление провода к стойкам (тип СВ105) высоковольтных линий электропередачи выполняется с применением траверсы ТМ-5. В качестве материала для изготовления используют углеродистую сталь, антикоррозийное покрытие - лаковое (битумный лак БТ-577). Производство траверсы ТМ-5 ведется согласно всех норм и правил типового проекта 3.407.1-143.8.5.

Крепление штыревых изоляторов (ШФ20-В, ШФ10-Г, ШС10Д) производится на специальные штыри, расположенные на траверсе ТМ-5, с использованием колпачков определенных типов: КП-22, К-9, К-7 и К-6. Провод к изолятору присоединяется методом спиральной вязки (ПВС) или проволочной (ВШ-1). Хомутом серии Х-1 траверса ТМ-5 прикрепляется к стойке (тип СВ105). Доставка хомута серии Х-1 осуществляется в отдельном порядке.

Габариты изделия: 1300x105x350мм.

Спецификация траверсы ТМ-5

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х5 ГОСТ8509-86 2 17,30
2 Уголок 50х50х5 ГОСТ8509-86 1
3 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 4

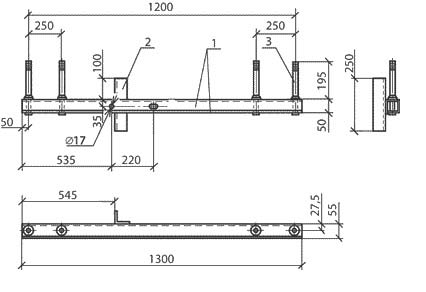

Размеры траверсы ТМ-5:

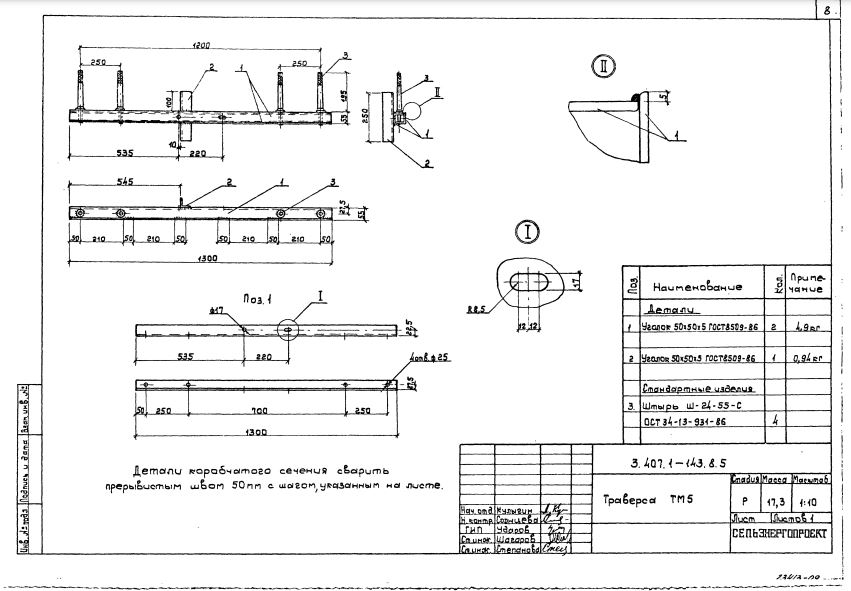

Чертеж траверсы ТМ-5

Варианты обозначения: траверса ТМ-5, TМ5, TМ-5
