Траверса ТМ-72

Товар Ед. Цена с НДС
Арт. 013857

Траверса ТМ-72 (27.0002-37) 17,5 кг

шт. 1 655,00руб.

Траверсы ТМ-72 (проект 27.0002-37) используются в период установки анкерных опор и монтажа высоковольтных ЛЭП 10 кВ для крепления провода к стойкам.

Крепление траверсы ТМ-72 к стойкам СВ105 и СВ110 производится при помощи специальных хомутов марок Х-1 и Х-42 соответственно. Клиентам поставка данных хомутов осуществляется по отдельному заказу.

Углеродистая сталь высокого качества является материалом для изготовления траверсы ТМ-72, а битумный лак БТ-577 обеспечивает надежное антикоррозийное покрытие и долговечность.


Спецификация траверсы ТМ-72

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=290 1 10.55
2 Уголок 100х100х8 ГОСТ 8509-93 L=200 1
3 Уголок 100х100х8 ГОСТ 8509-93 L=450 1
4 Круг 16 ГОСТ 8509-93 L=254 2
5 Круг 30 ГОСТ 2590-88 L=360 2
6 Круг 10 ГОСТ 2590-88 L=560 1
7 Серьга С 7-16 1



Размеры траверсы ТМ-72:

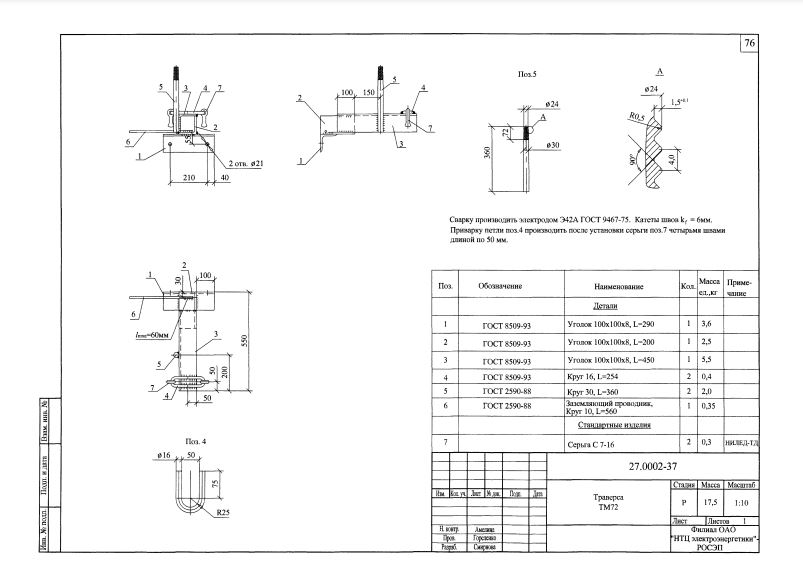

Чертеж траверсы ТМ-72

Варианты обозначения: траверса ТМ-72, TМ72, TМ-72
