Траверса ТМ-110

Товар Ед. Цена с НДС
Арт. 013894

Траверса ТМ-110 (26.0004-21) 36,3 кг

шт. 3 667,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-110 выпускаются в соответствии с типовым проектом 26.0004-21.

Траверса ТМ-110 применяется при выполнении крепления провода в процессе установки стоек воздушных ЛЭП напряжением 10 кВ.  Материал, из которого изготавливаются траверсы  - углеродистая сталь. Покрытие для защиты от коррозии выполнено битумным лаком БТ-577.

Крепление установленной на стойке траверсы осуществляется с помощью крепежных хомутов, выбираемых в зависимости от типа стойки (например, хомут Х42 применяется для стойки СВ110 и хомут Х-1 - для стойки СВ105). Все типы хомутов поставляются отдельно от траверс.


Спецификация траверсы ТМ-110

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=480 1 36,30
2 Уголок 100х100х8 ГОСТ 8509-93 L=278 1
3 Уголок 63х63х5 ГОСТ 8509-93 L=760 2
4 Уголок 100х100х8 ГОСТ 8509-93 L=960 1
5 Круг 16 ГОСТ 2590-88 L=254 5
6 Круг 20 ГОСТ 2590-88 L=390 2
7 Круг 22 ГОСТ 2590-88 L=270 3
8 Серьги СРС 7-16 5



Размеры траверсы ТМ-110:

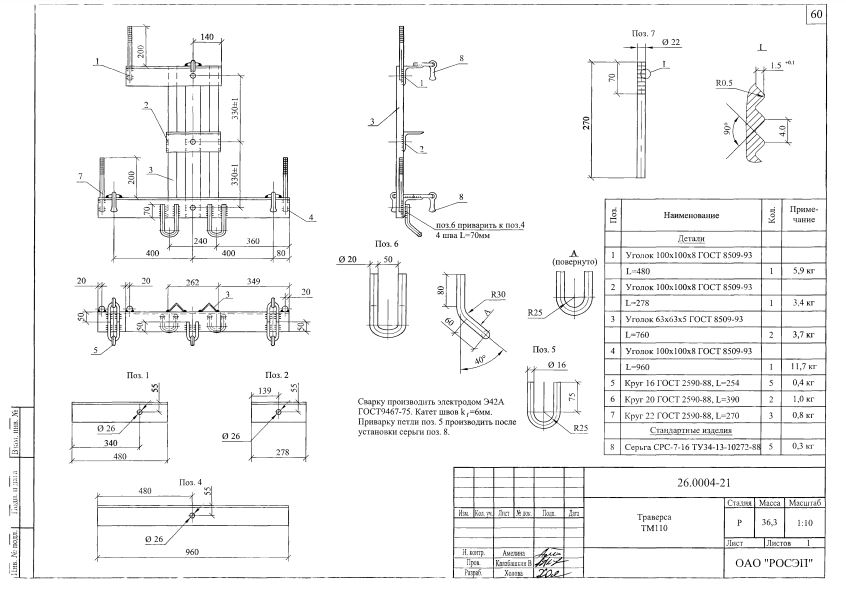

Чертеж траверсы ТМ-110

Варианты обозначения: траверса ТМ-110, ТМ110, ТМ 110
