Траверса ТМ-83а, ТМ-83аМ

Товар Ед. Цена с НДС
Арт. 013879

Траверса ТМ-83а, ТМ-83аМ (20.0027 01.02) 2,85 кг

шт. 256,50руб.

Траверсы ТМ-83а, ТМ-83аМ (проект 20.0027 01.02) применяются при строительстве и монтаже опор высоковольтных воздушных линий в качестве элементов крепления. Установка траверс производится на опоры различного сечения с помощью крепежных хомутов марок Х-1 и Х-42. Крепежные хомуты необходимо заказывать отдельно.

Траверсы ТМ-83а, ТМ-83аМ изготавливаются согласно действующей нормативно-технической документации и соответствуют всем правилам. Траверсы ТМ-83а - выполнены из углеродистой стали и имеют лаковое антикоррозийное покрытие (лак БТ-577). Траверсы ТМ-83аМ - выполнены из стали особого типа и могут применяться в условиях с температурными показателями превышающими -40°С.

Траверсы ТМ перевозятся без использования особой упаковки или тары.

Спецификация траверсы ТМ-83а, ТМ-83аМ

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х6 ГОСТ 8509-86 L=1500 1 2.85
2 Круг 820 ГОСТ 2590-88 L=260 1
3 Круг 810 ГОСТ 2590-88 L=250 1
4 Круг 86 ГОСТ 2590-88 L=450 1



Размеры траверсы ТМ-83а, ТМ-83аМ:

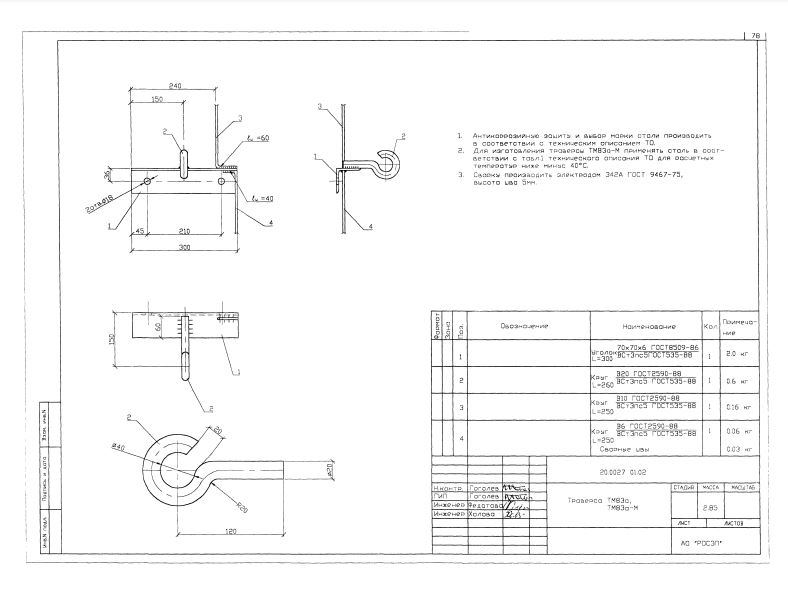

Чертеж траверсы ТМ-83а, ТМ-83аМ

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-83aМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-83а, ТМ-83аМТМ83а, ТМ83аМ
