Траверса ТМ-22

Товар Ед. Цена с НДС
Арт. 013831

Траверса ТМ-22 (3.407.1-143.8.21) 40,8 кг

шт. 3 992,00руб.
Арт. 091069

Траверса ТМ-22, ТМ-22 л (23.0016-11) 34,4 кг

шт. 3 256,01руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-22 (проект 3.407.1-143.8.21) применяются при выполнении крепления проводов к стойкам типа СВ во время монтажа и установки анкерных опор воздушных линий 10 кВ.

На траверсе ТМ-22 имеются четыре петли, каждая из которых оснащена серьгой серии СРС-7-16.

Крепление траверсы к стойкам производится при помощи специальных хомутов. Для крепления к стойке СВ110 применяются хомуты марки Х-42, к стойке СВ105 - хомуты марки Х-1. Заказывать хомуты необходимо в отдельном порядке.

Габариты изделия: 2200х550х400мм.

Спецификация траверсы ТМ-22

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509--86 1 40.80
2 Уголок 90х90х7 ГОСТ 8509--86 2
3 Уголок 50х50х5 ГОСТ 8509--86 2
4 Круг 16 ГОСТ 2590-71 4
5 Серьга СРС-7-16 ГОСТ 2725-78 4



Размеры траверсы ТМ-22:

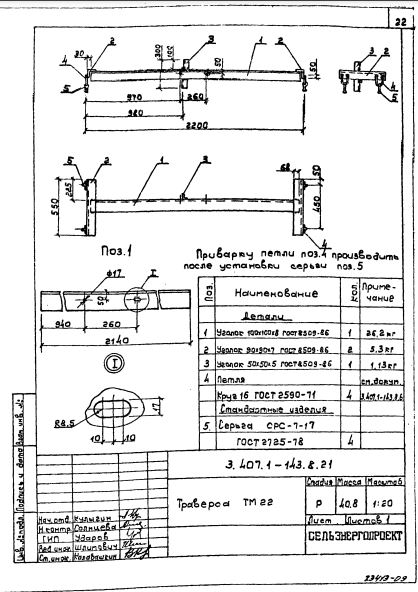

Чертеж траверсы ТМ-22

Варианты обозначения: траверса ТМ-22, TМ22, TМ-22
