Траверса ТМ-17

Товар Ед. Цена с НДС
Арт. 013826

Траверса ТМ-17 (3.407.1-143.8.17) 23,6 кг

шт. 2 351,00руб.

Траверсы ТМ-17 изготавливаются из высококачественной углеродистой стали согласно с требованиями проекта 3.407.1-143.8.17. Поверхность траверсы имеет стойкое антикоррозийное покрытие и выполнено с применением лака битумного БТ-577. Основным назначением траверсы ТМ-17 является обеспечение надежного крепления проводов во время установки промежуточных опор ЛЭП (высоковольтных 10 кВ) к стойкам СВ.

Требуемое крепление траверсы ТМ-17 к стойке СВ110 осуществляется хомутом марки Х-42, а крепления к стойке СВ105 – хомутом марки Х-1. В комплект к траверсам ТМ-17 данные хомуты не входят, заказ производится отдельно.


Спецификация траверсы ТМ-17

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ 8509-86 1 23.60
2 Уголок 70х70х5 ГОСТ 8509-86 1
3 Круг 20 ГОСТ 2590-71, L=320 2
4 Уголок 50х50х5 ГОСТ 8509-86 1
5 Полоса 6х100 ГОСТ 103-76 2
6 Болт М20х80 ГОСТ 7798-70 1
7 Гайка М20 ГОСТ 5915-70 2
8 Серьга СРС-7-17 ГОСТ 2725-78 2



Размеры траверсы ТМ-17:

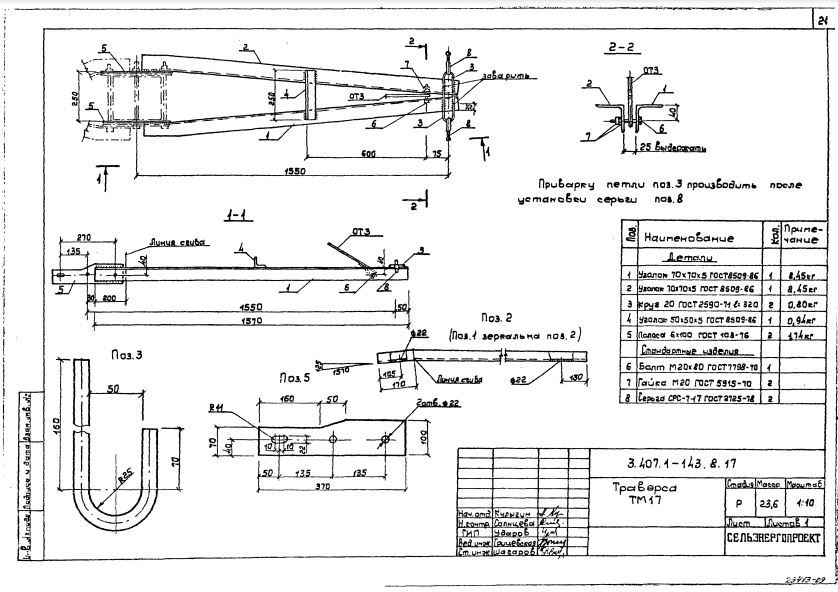

Чертеж траверсы ТМ-17

Варианты обозначения: траверса ТМ-17, TМ17, TМ-17
