Траверса ТМ-10

Товар Ед. Цена с НДС
Арт. 013819

Траверса ТМ-10 (3.407.1-143.8.10) 12 кг

шт. 1 080,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-10 (проект 3.407.1-143.8.10) служат для крепления провода к стойкам СВ105, СВ110 линии электропередачи 10 кВ в период установки промежуточных (анкерных) опор. Данное крепление провода осуществляется с применением хомутов Х-1 и Х-42, которые заказываются и поставляются в отдельном порядке.

Под изоляторы (ШФ10-Г, ШС20-В или ШФ10-Д) на траверсе ТМ-10 предусмотрены штыри, крепление на которые выполняется с применением колпачков таких типов: К-6, К-9, К-7 и КП-22. Вязками проволочной (ВШ-1) или спиральной
(ПВС) производится крепление провода к штыревым изоляторам.

Для изготовления траверсы ТМ-10 применяется углеродистая сталь, а поверхность обрабатывается лаком (битумным) БТ-577.

Габариты изделия: 1460х120х355мм.

Спецификация траверсы ТМ-10

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 12.00
2 Уголок 50х50х5 ГОСТ8509-86 1
3 Круг 22 ГОСТ2590-71 4
4 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 4



Размеры траверсы ТМ-10:

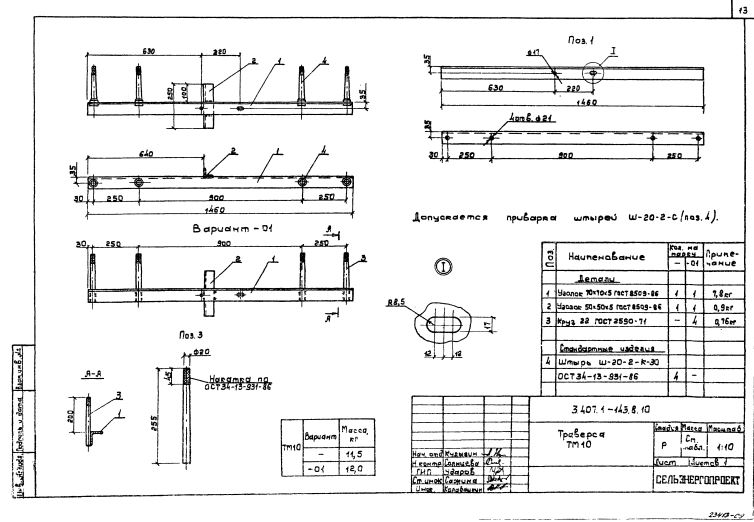

Чертеж траверсы ТМ-10

Варианты обозначения: траверса ТМ-10, TМ10, TМ-10
