Траверса ТМ-86, ТМ-86М

Товар Ед. Цена с НДС
Арт. 013883

Траверса ТМ-86, ТМ-86М (20.0027 23.01) 16,62 кг

шт. 1 645,39руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-86, ТМ-86М производятся согласно проекта 20.0027 23.01 из углеродистой стали (ТМ-86) с последующим антикоррозийным покрытием (лак БТ-577), а так же из особой стали (ТМ-86М), изделия из которой рассчитаны на работу при температуре -40°С и ниже.

Предназначены данные траверсы для крепления провода, которое осуществляется при установке опор и проведении воздушной ЛЭП (10кВ).

Крепление траверс ТМ-86 и ТМ-86М на стойки типа СВ105, СВ110 производится хомутами марок Х-1 и Х-42. Хомуты не входят в комплект к траверсам и поставляются отдельно.

Спецификация траверсы ТМ-86, ТМ-86М

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-86 L=1000 1 16,62
2 Уголок 63х63х4 ГОСТ 8509-86 L=200 1
3 Круг 816 ГОСТ 2590-88 L=240 3
4 Круг 822 ГОСТ 2590-88 L=320 2
5 Круг 810 ГОСТ 2590-88 L=300 1



Размеры траверсы ТМ-86, ТМ-86М:

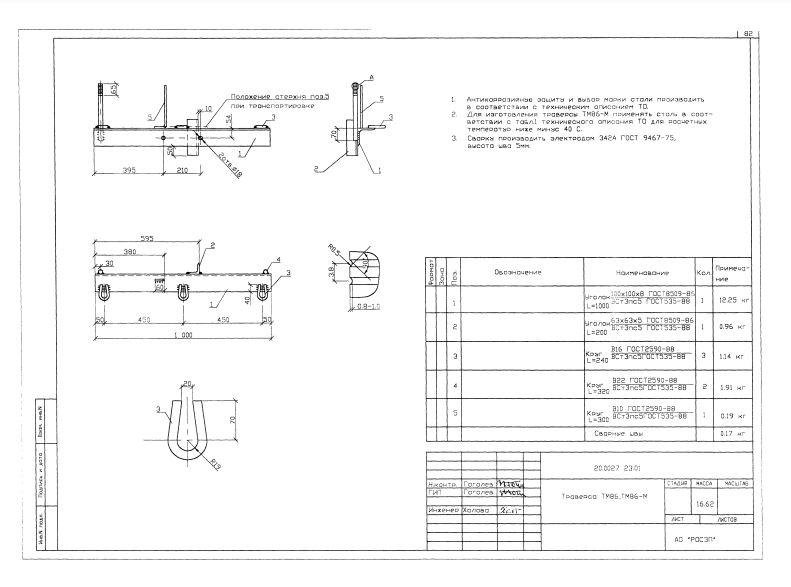

Чертеж траверсы ТМ-86, ТМ-86М

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-86М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-86, ТМ-86МТМ86, ТМ86М
