Траверса ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ (20.0027 23.02) 4,70 кг

Товар* Ед. Цена, руб Опт. цена, руб
Арт. 013873

Траверса ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ (20.0027 23.02) 4,70 кг

шт. 876,79руб. 876,79руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ выпускаются в соответствии с типовым проектом 20.0027 (20.0027 23.02).

Траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ служат в период прокладки провода и установки опор воздушных высоковольтных линий для крепления используемых проводов к стойкам СВ.

К стойкам типа СВ105 траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ крепятся с использованием хомутов марки Х-1. К стойкам типа СВ110 траверсы крепятся хомутами марки Х-42. Заказ и поставка требуемых хомутов производятся отдельно от траверс.

Качественная углеродистая сталь является материалом для изготовления траверсы ТМ-78, ТМ-78а, поверхность которой также покрывают битумным лаком БТ-577 (для защиты траверс от влияния коррозии). Траверсы ТМ-78м и ТМ-78аМ производятся из особой стали, благодаря чему могут применяться в таких условиях, где температура окружающей среды ниже -40°С.

Данные траверсы предлагаются заказчикам в различных размерах и конфигурациях.

Доставка траверс ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ осуществляется без упаковки и тары.


Спецификация траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ

Позиция Наименование детали Количество Масса, кг
1 Уголок 80х80х6 ГОСТ 8509-86 L=450 1 4.70
2 Уголок 50х50х5 ГОСТ 8509-86 L=200 1
3 Круг В22 ГОСТ 2590-88 L=240 1



Размеры траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ:

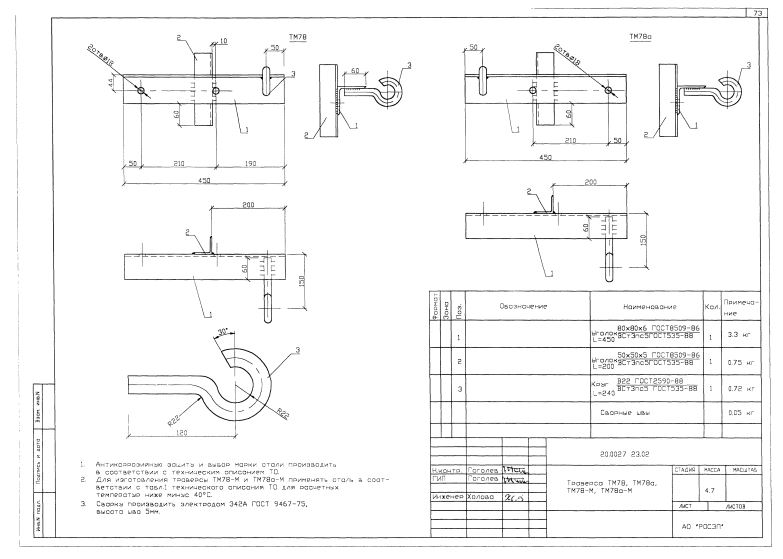

Чертеж траверсы ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-78/78М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-78, ТМ-78а, ТМ-78М, ТМ-78аМ, ТМ78, ТМ78а, ТМ78М, ТМ78аМ

****
