Траверса ТМ-1

Товар Ед. Цена с НДС
Арт. 013810

Траверса ТМ-1 (3.407.1-143.8.1) 17,2 кг

шт. 1 548,00руб.

Назначением траверсы ТМ-1 является выполнение крепления проводов (без изоляции) к стойкам типа СВ-105 при установлении промежуточных опор ЛЭП 10 кВ.

Производятся траверсы ТМ-1 из высококачественной углеродистой стали согласно с требованиями типового проекта 3.407.1-143.8.1. Для придания антикоррозийных свойств траверсы ТМ-1 покрывают специальным лаком БТ-577. На траверсе ТМ-1 расположены штыри для изоляторов таких типов: ШФ-10Г, ШС-10Д, ШФ-20В, для крепления которых необходимо применять колпачки К-7, К-6, К-9, КП-22Ю.

Крепление траверсы к стойке типа СВ-105 происходит при помощи хомута серии Х-1. Заказ и доставка хомута серии Х-1 клиентам производятся отдельно.


Габариты изделия: 140мм х 1495мм х 1460мм.

Спецификация траверсы ТМ-1

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 17,20
2 Уголок 70х70х5 ГОСТ8509-86 1
3 Круг 22 ГОСТ2590-71 1
4 Круг 10 ГОСТ2590-71 1
5 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 2







Размеры траверсы ТМ-1:

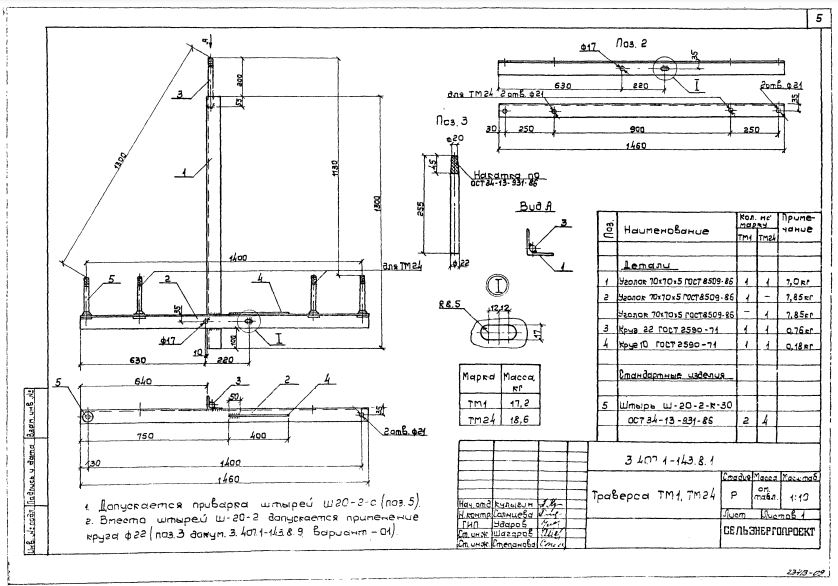

Чертеж траверсы ТМ-1

Варианты обозначения: траверса ТМ-1, TМ1, TМ-1
