Траверса ТМ-81, ТМ-81М

Товар Ед. Цена с НДС
Арт. 013878

Траверса ТМ-81, ТМ-81М (20.0027 19.03) 3,5 кг

шт. 315,00руб.

Траверсы ТМ-81, ТМ-81М (проект 20.0027 19.03) предназначаются для осуществления крепления проводов в период проведения и установки опор высоковольтных линий электропередач.

Траверсы ТМ-81 производятся из углеродистой стали, в составе которой не содержатся легирующие компоненты. Антикоррозийная защита обеспечивается путем нанесения на поверхность траверсы лака БТ-577, изготовленного на битумной основе.

Траверсы ТМ-81М производятся из стали особого вида, изделия из которой применяются в условиях окружающей среды -40°С и ниже.

На стойки типа СВ105 траверсы ТМ-81, ТМ-81М крепятся с использованием хомутов марки Х-1, а на стойки СВ110 с использованием хомутов марки Х-42. В комплект к траверсам хомуты не входят, заказывать их необходимо отдельно.

Спецификация траверсы ТМ-81, ТМ-81М

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х6 ГОСТ 8509-86 L=300 1 3.50
2 Круг 822 ГОСТ 2590-88 L=260 2



Размеры траверсы ТМ-81, ТМ-81М:

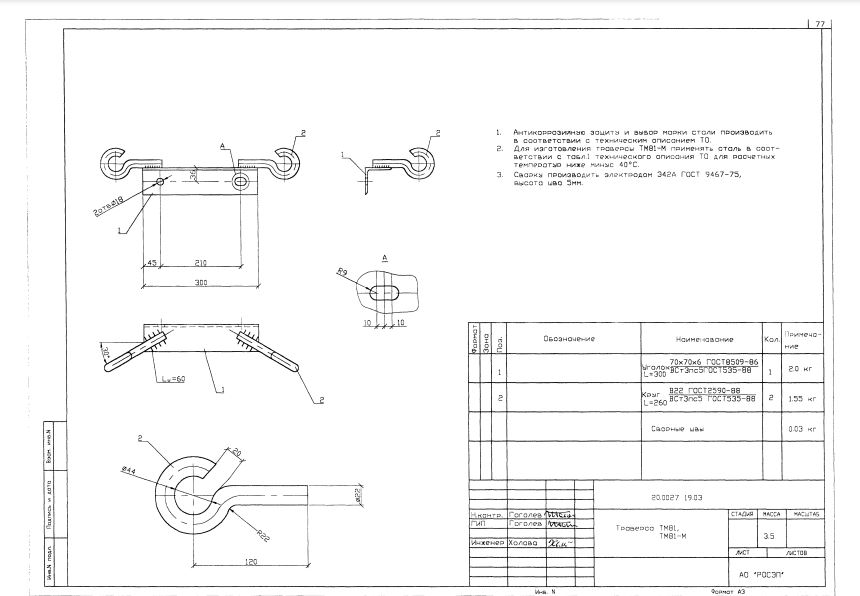

Чертеж траверсы ТМ-81, ТМ-81М

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-81М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-81, ТМ-81МТМ81, ТМ81М.
