Траверса ТМ-102

Товар Ед. Цена с НДС
Арт. 013886

Траверса ТМ-102 (26.0004-13) 24,8 кг

шт. 2 632,01руб.

Траверсы ТМ-102 (проект 23.0067-20) применяются для осуществления крепления проводов при проведении и установке опор высоковольтных линий электропередач. Производятся траверсы ТМ-102 из углеродистой стали. Лак на битумной основе БТ-577 наносится на поверхность готовых изделий и образует защиту от влияния окружающей среды.

Траверса ТМ-102 крепятся на стойки СВ105 и СВ110 при помощи хомутов марок Х-1 и Х-42. Поставляются данные хомуты по отдельному заказу.

Спецификация траверсы ТМ-102

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=900 1 24.80
2 Уголок 63х63х4 ГОСТ 8509-93 L=435 2
3 Уголок 100х100х8 ГОСТ 8509-93 L=278 1
4 Круг 22 ГОСТ 2590-88 L=290 1
5 Круг 20 ГОСТ 2590-88 L=390 1
6 Круг 16 ГОСТ 2590-88 L=254 5
7 Полоса 6х85ГОСТ 103-76 L=85 2
8 Серьги СРС 7-16 5



Размеры траверсы ТМ-102:

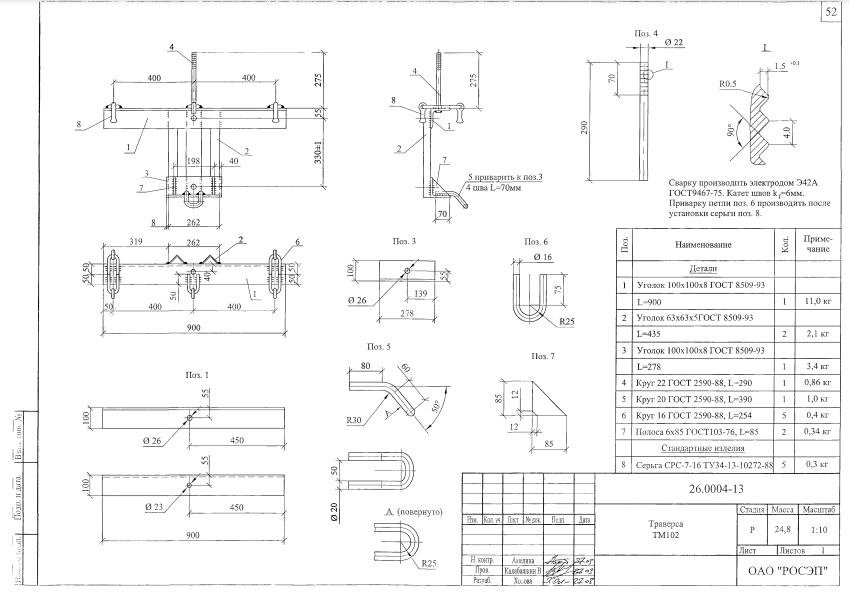

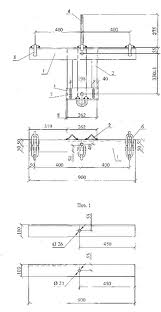

Чертеж траверсы ТМ-102

Варианты обозначения: траверса ТМ-102, ТМ102, ТМ 102
