Траверса ТМ-12

Товар Ед. Цена с НДС
Арт. 013821

Траверса ТМ-12 (3.407.1-143.8.12) 33,4 кг

шт. 3 165,99руб.

Траверсы ТМ-12 (проект 3.407.1-143.8.12) применяются во время проведения ЛЭП 10 кВ и установки промежуточных опор для крепления провода к стойкам СВ105 и СВ110.

Для осуществления крепления к стойке СВ105 необходим хомут типа Х-1, а к стойке СВ110 - хомут типа Х-42. Поставка хомутов оформляется отдельно.

Изготавливаются траверсы ТМ-12 из стали (углеродистой), а их поверхность покрывается лаком (БТ-577), придающим всему изделию высокие антикоррозийные свойства.

Габариты изделия: 2200х300х322мм.

Спецификация траверсы ТМ-12

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ8509-86 1 33.40
2 Уголок 50х50х5 ГОСТ8509-86 1
3 Уголок 100х100х8 ГОСТ8509-86 1
4 Уголок 100х100х8 ГОСТ8509-86 1
5 Круг 16 ГОСТ2590-71 2
6 Серьга СРС 7-17 ГОСТ 2725-18 2



Размеры траверсы ТМ-12:

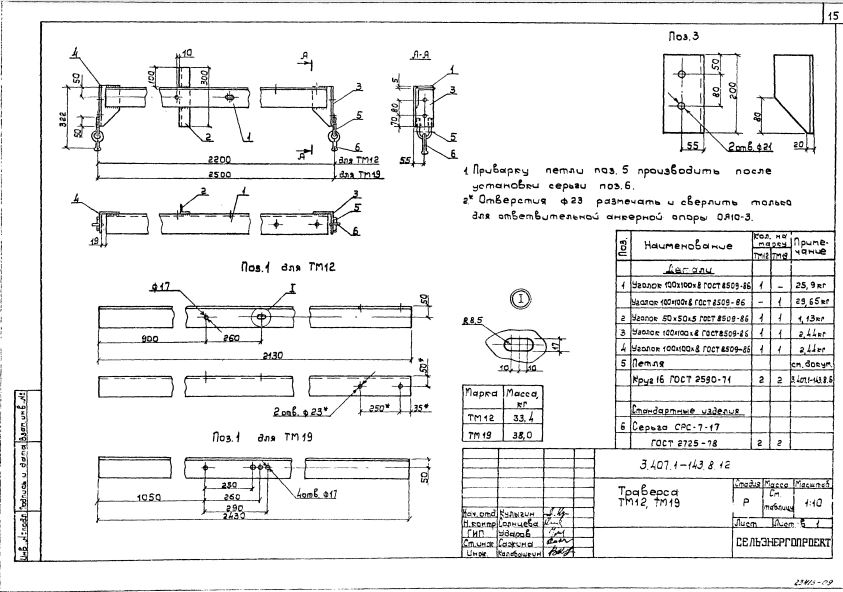

Чертеж траверсы ТМ-12

Варианты обозначения: траверса ТМ-12, TМ12, TМ-12
