Траверса ТМ-52

Товар Ед. Цена с НДС
Арт. 013837

Траверса ТМ-52 (27.0002-17) 33,4 кг

шт. 3 006,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-52 выпускается по типовому проекту 27.0002-17

Траверса ТМ-52 необходима для крепления провода на опорах при монтаже высоковольтных вохдушных ЛЭП напряжением 10 кВ.

Для каждого из типов стоек, на которые устанавливается траверса, существуют соответствующие крепежные хомуты. Хомут Х-1 используется для крепления траверсы к стойке СВ105, а хомут Х-42 - к стойке СВ110. Хомут заказывается отдельно от траверсы.

При изготовлении траверсы ТМ-52 применяется углеродистая сталь, имеющая хорошие механичсекие свойства. Необходимое для длительной эксплуатации защитное антикоррозионное покрытие реализуется путем нанесения битумного лака типа ВТ-577.


Спецификация траверсы ТМ-52

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-83 L=1060 1 12.30
2 Уголок 75х75х8 ГОСТ 8509-83 L=400 2
3 Уголок 75х75х8 ГОСТ 8509-83 L=290
4 Круг 38 ГОСТ 2590-88 L=380 3
5 Круг 10 ГОСТ 2590-88 L=360 1



Размеры траверсы ТМ-52:

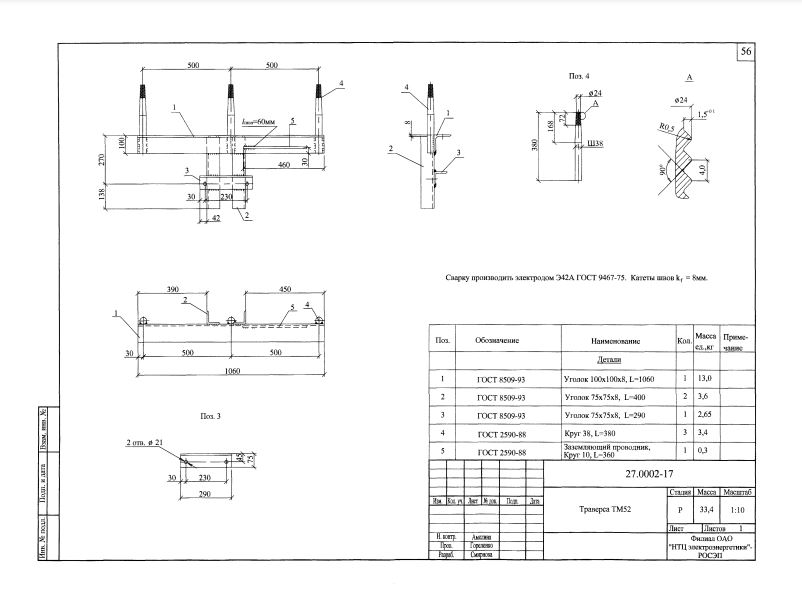

Чертеж траверсы ТМ-52

Варианты обозначения: траверса ТМ-52, TМ52, TМ-52
