Траверса ТМ-15

Товар Ед. Цена с НДС
Арт. 013824

Траверса ТМ-15 (3.407.1-143.8.15) 18,5 кг

шт. 2 134,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-15 (проект 3.407.1-143.8.15) применяются в период монтажа анкерных промежуточных опор высоковольтных (10 кВ) воздушных линий для крепления определенного провода к стойкам типа СВ110 и СВ105. Крепление производится с использованием специальных хомутов: Х-1 (стойка СВ105) и Х-42 (стойка СВ110). Заказывать хомуты Х-1 и Х-42 необходимо отдельно.

Изготавливается траверса ТМ-15 из прочного материала - углеродистой стали и покрывается лаком (битумным) БТ-577, что делает данное изделие стойким к коррозии и долговечным.

 Габариты изделия: 1000х320х485мм.

Спецификация траверсы ТМ-15

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х5 ГОСТ 8509--86 2 18,50
2 Уголок 100х100х8 ГОСТ 8509--86 1
3 Полоса 6х70 ГОСТ 103-76, L=540 2
4 Полоса 6х50 ГОСТ 103-76 4
5 Полоса 8х80 ГОСТ 103-76 2
6 Полоса 6х100 ГОСТ 103-76 2
7 Круг 14 ГОСТ 2590-71, L=1100 1
8 Круг 16 ГОСТ 2590-71 2
9 Болт М20х80 ГОСТ 7798-70 3
10 Гайка М20 ГОСТ 5915-70 4
11 Шайба 20 ГОСТ 11311-68 2
12 Серьга СРС-7-17 ГОСТ 2725-78 1



Размеры траверсы ТМ-15:

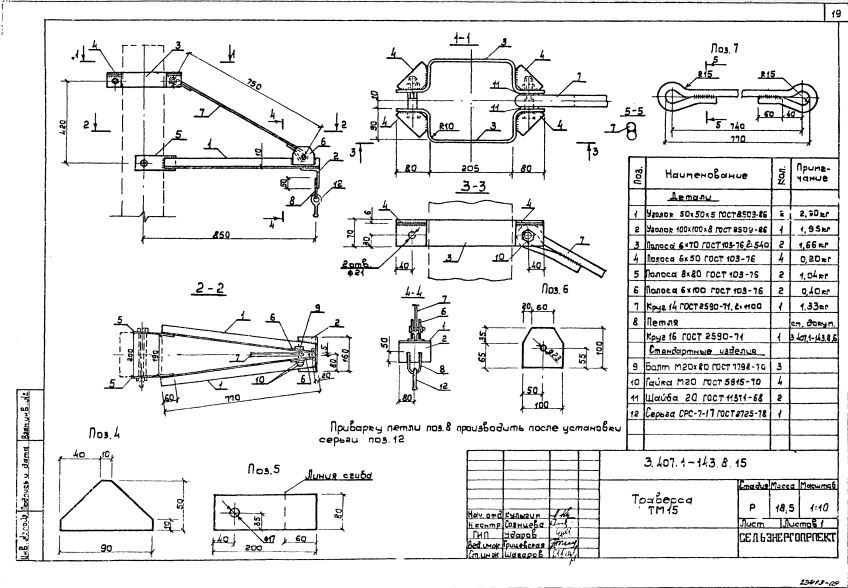

Чертеж траверсы ТМ-15

Варианты обозначения: траверса ТМ-15, TМ15, TМ-15
