Траверса ТМ-68

Товар Ед. Цена с НДС
Арт. 013853

Траверса ТМ-68 (27.0002-33) 33 кг

шт. 3 370,00руб.

Траверсы ТМ-68 (проект 27.0002-33) используются для крепления проводов на стойки типа СВ при установке высоковольтных опор ЛЭП 10 кВ.

Траверсы ТМ-68 выполнены из качественного материала - углеродистой стали. Специальное покрытие битумным лаком БТ- 577 предохраняет изделие от коррозии.

Для крепления траверс на стойки необходимы хомуты марок Х-1 и Х-42 для стоек СВ-105 и СВ-110 соответственно. Поставка хомутов клиентам производится по отдельному заказу.


Спецификация траверсы ТМ-68

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=1800 1 33.00
2 Уголок 63х63х5 ГОСТ 8509-93 L=1800 1
3 Круг 16 ГОСТ 2590-88 L=254 5
4 Круг 10 ГОСТ 2590-88 L=360 1
5 Круг 30 ГОСТ 2590-88 L=360 3
6 Серьга С 7-16 5



Размеры траверсы ТМ-68:

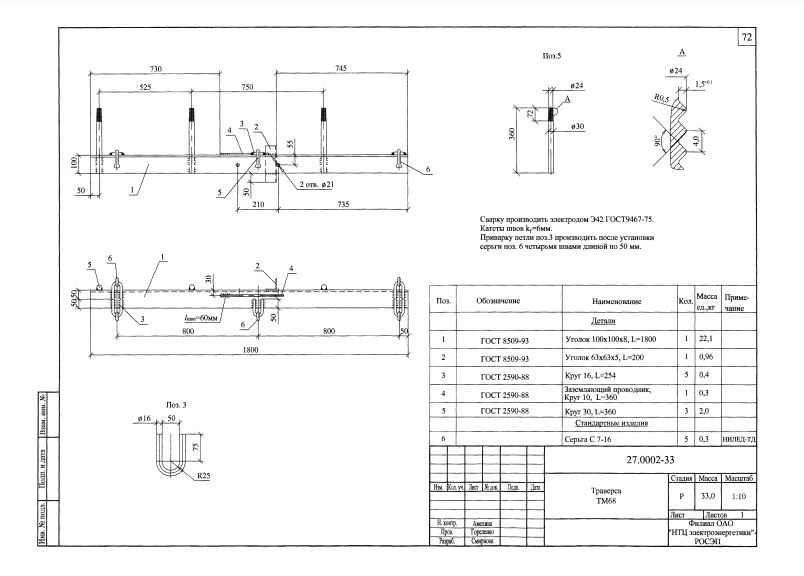

Чертеж траверсы ТМ-68

Варианты обозначения: траверса ТМ-68, TМ68, TМ-68
