ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ

Товар Ед. Цена с НДС
Арт. 013860

Траверса ТМ-60, ТМ-60М (Л56-97 04.03) 4,7 кг

шт. 422,99руб.
Арт. 013861

Траверса ТМ-60а, ТМ-60аМ (Л56-97 04.03) 4,8 кг

шт. 432,00руб.
Арт. 082479

Траверса ТМs-60, ТМs-60а (ТП: Ensto_4-1_086) 5,38 кг

шт. 349,70руб.

Траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ (проект Л56-97 04.03) изготавливаются из стали, которая предназначенна для применения при температуре окружающей среды -40ºС.

Траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ используются для крепления изолированных проводов в процессе установки опор воздушной ЛЭП 10 кВ .

Стальные траверсы ТМ-60аМ, ТМ-60а – это модели траверс, отличающиеся друг от друга размерами.

Допустимо, что транспортировка и поставка траверс ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ может осуществляться без упаковки и специальной  тары.

Спецификация траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ

Позиция Наименование детали Количество Масса, кг
1 Круг 322 ГОСТ 2590-88 L=1270 1 4.70
2 Круг 810 ГОСТ 2590-88 L=300 1
3 Полоса 56х60 ГОСТ 103-76 L=260 (280) 1



Размеры траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ:

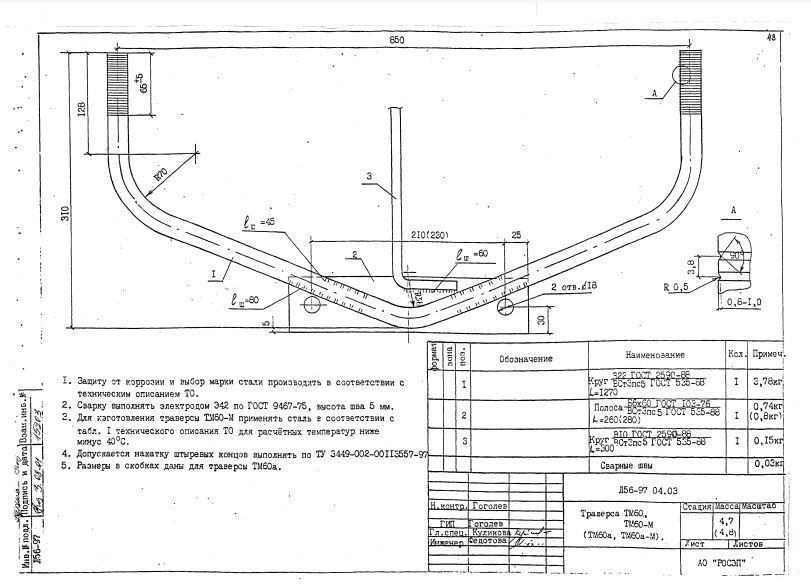

Чертеж траверсы ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ

1. Защиту от коррозии и выбор марки стали производить в соответствии с техническим заданием.

2. Сварку выполнять электродом Э42 по ГОСТ 9467-75, высота шва 5 мм.

3. Для изготовления траверсы ТМ-60М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

4. Размеры в скобах даны для траверсы ТМ60а.

Варианты обозначения: траверса ТМ-60, ТМ-60а, ТМ-60М, ТМ-60аМ, ТМ60, ТМ60а, ТМ60М, ТМ60аМ
