Траверса ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ (Л57-97.04.02) 13 кг

шт. 1 495,00руб.

Траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ (проект Л57-97.04.02) применяются для выполнения крепления проводов с использованием изолирующих натяжных подвесок во время проведения и установки анкерных опор ЛЭП 10 кВ. В зависимости от типа стойки (СВ110 или СВ105) выбирают тип крепежного хомута (Х-1 или Х-42), с помощью которого траверса крепится на стойку. Заказывать хомуты нужно отдельно.

Траверсы ТМ-72а, ТМ-72б выполнены из качественной углеродистой стали и имеют лаковое антикоррозийное покрытие (лак битумный БТ-577).

Траверса ТМ-72аМ, ТМ-72бМ могут применяться в условиях низких температур, так как изготовлены из особой стали, выдерживающей температуру более -40°С.

Четыре петли, приваренные к траверсе ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ, оснащены серьгами серии СРС7-16.

Траверсы в зависимости от модели различаются друг от друга массой, габаритными размерами и несущей способностью.


Спецификация траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-86 L=750 1 13,00
2 Уголок 63х63х5 ГОСТ 8509-86 L=200 1
3 Круг 816 ГОСТ 2590-88 L=260 4
4 Серьга СРС-7-16 4



Размеры траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ:

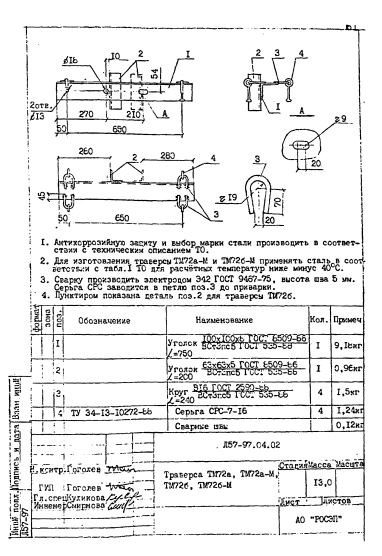

Чертеж траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-72а-М, ТМ-72б-М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМТМ72а, ТМ72аМ, ТМ72б, ТМ72бМ
