Траверса ТМ-103

Товар Ед. Цена с НДС
Арт. 013887

Траверса ТМ-103 (26.0004-14) 36,8 кг

шт. 3 312,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-103 выпускаются в соответствии с типовым проектом 26.0004-14.

Траверса ТМ-103 предназначена для крепления проводов высоковольтных воздушных ЛЭП напряжением 10 кВ. Траверсы ТМ-103 изготавливаются из высококачественной углеродистой стали и покрываются битумным лаком БТ-577.

Траверса ТМ-103 устанавливается на опоре ЛЭП и фиксируется крепежными хомутами. Хомуты выбираются в зависимости от типа опоры и заказываются отдельно. Хомуты Х-1 используются со стойками СВ105, а хомуты Х-42 - со стойками СВ110.

Спецификация траверсы ТМ-103

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=900 1 36,80
2 Уголок 70х70х6 ГОСТ 8509-93 L=1170 2
3 Уголок 100х100х8 ГОСТ 8509-93 L=300 1
4 Круг 22 ГОСТ 2590-88 L=270 1

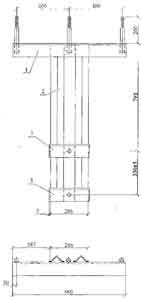

Размеры траверсы ТМ-103:

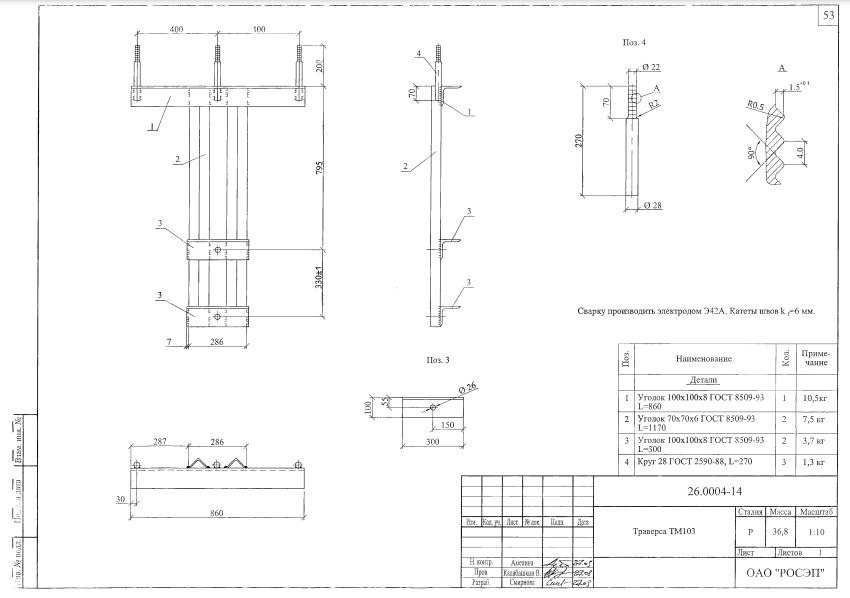

Чертеж траверсы ТМ-103

Варианты обозначения: траверса ТМ-103ТМ103, ТМ 103
