Траверса ТМ-66, ТМ-66М

Товар Ед. Цена с НДС
Арт. 013862

Траверса ТМ-66, ТМ-66М (Л56-97 01.02) 12,4 кг

шт. 1 116,00руб.

Траверсы ТМ-66, ТМ-66М (проект Л56-97 01.02) применяются при выполнении крепления проводов в период установки и монтажа опор высоковольтных ЛЭП 10 кВ.

Производство траверсы ТМ-66, ТМ-66М ведется из специальной стали, использование изделий из которой возможно при температуре ниже -40°С.


Спецификация траверсы ТМ-66, ТМ-66М

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х6 ГОСТ 8509-86 L=1340 1 12.40
2 Уголок 45х45х4 ГОСТ 8509-86 L=200 1
3 Круг 810 ГОСТ 2590-88 L=650 1
4 Круг 822 ГОСТ 2590-88 L=320 3



Размеры траверсы ТМ-66, ТМ-66М:

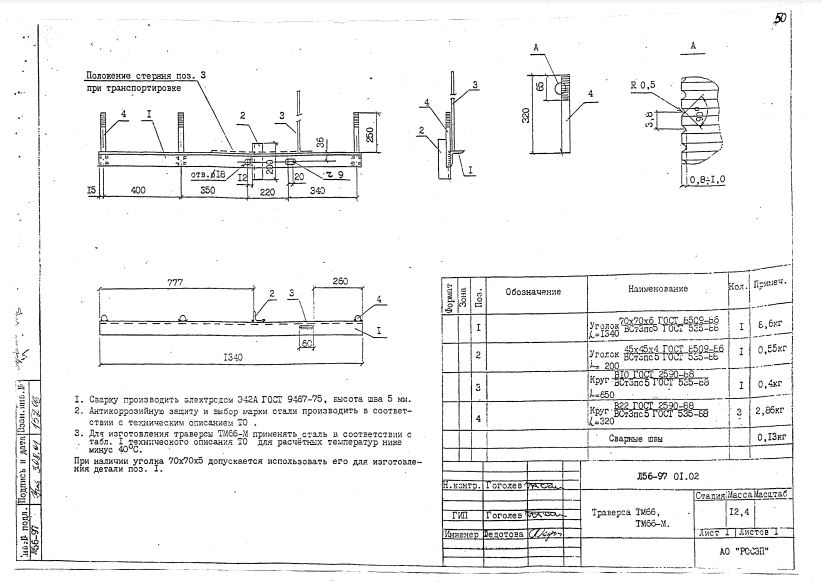

Чертеж траверсы ТМ-66, ТМ-66М

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-66М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-66, ТМ-66М, ТМ66, ТМ66М
