Траверса ТМ-68, ТМ-68М

Товар Ед. Цена с НДС
Арт. 013863

Траверса ТМ-68, ТМ-68М (Л57-97.01.01) 13,5 кг

шт. 1 215,01руб.

Траверсы ТМ-68, ТМ-68М (проект Л57-97.01.01) производятся из особой высококачественной стали, эксплуатация которой возможна при -40°С и более низкой температуре.

Траверсы ТМ-68М, ТМ-68 поставляются и транспортируются без специальной тары и упаковки.


Спецификация траверсы ТМ-68, ТМ-68М

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-76 L=910 1 13.50
2 Круг 824 ГОСТ 2590-88 L=320 2



Размеры траверсы ТМ-68, ТМ-68М:

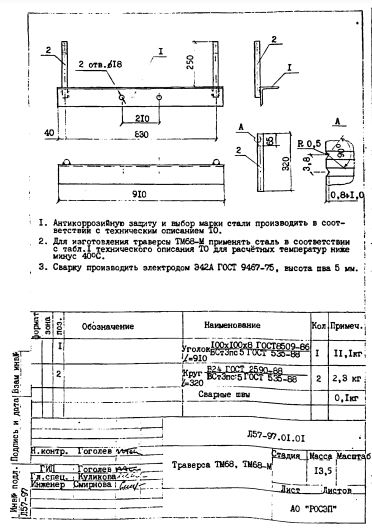

Чертеж траверсы ТМ-68, ТМ-68М



1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-68М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-68, ТМ-68МТМ68, ТМ68М.
