Траверса ТМ-83, ТМ-83М

Товар Ед. Цена с НДС
Арт. 013871

Траверса ТМ-83, ТМ-83М (20.0027 19.01) 23,44 кг

шт. 2 760,56руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

При установке, монтаже и проведении опор высоковольтной ЛЭП 10 кВ крепление проводов осуществляется с использованием таких металлоконструкций как траверса ТМ-83, а при необходимости крепления в условиях низких температур (-40°С и ниже) траверса ТМ-83М. Изготавливаются данные траверсы согласно проекта 20.0027 19.01.

Крепление траверс производится на стойки типа СВ с использованием специальных хомутов. Хомутом марки Х-1 траверса крепятся к стойкам типа СВ105, а хомутом марки Х-42 к стойкам СВ110. Заказ необходимых хомутов производится отдельно.

Траверсы ТМ-83 -  это металлоконструкции, изготовленные из углеродистой стали и покрытые битумным лаком БТ-577 для предотвращения коррозии.

Траверса ТМ-83М изготавливаются из стали, которая сохраняет свои свойства при -40°С и ниже.

Траверсы ТМ-83, ТМ-83М не требуют при перевозке применения упаковки и специальной тары.


Спецификация траверсы ТМ-83, ТМ-83М

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х6 ГОСТ 8509-86 L=1500 1 23.44
2 Уголок 63х63х4 ГОСТ 8509-86 L=200 1
3 Круг 816 ГОСТ 2590-88 L=240 5
4 Круг 810 ГОСТ 2590-88 L=450 1
5 Серьга СРС-7-16 5

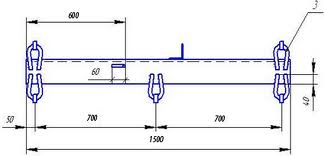

Размеры траверсы ТМ-83, ТМ-83М:

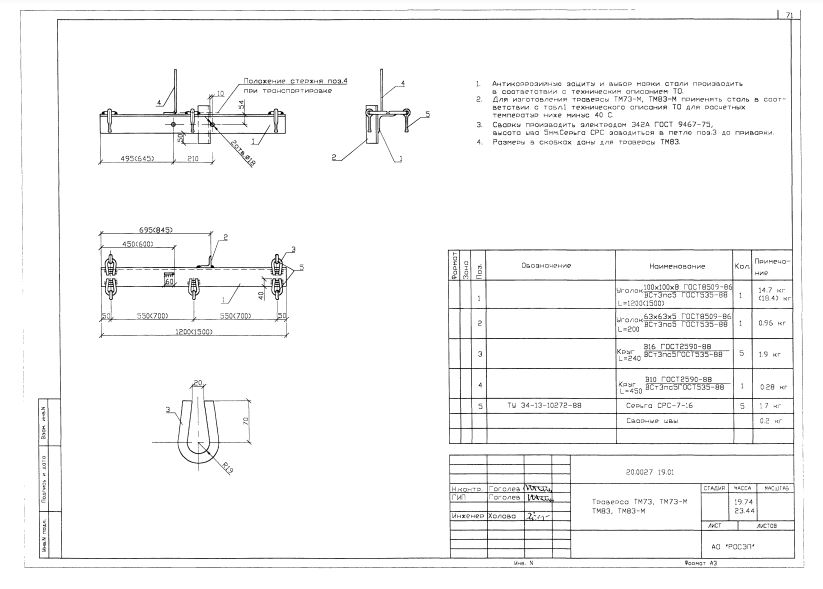

Чертеж траверсы ТМ-83, ТМ-83М

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-83М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-83, ТМ-83М, ТМ83, ТМ83М
