Траверса ТМ-109

Товар Ед. Цена с НДС
Арт. 013893

Траверса ТМ-109 (26.0004-20) 23,4 кг

шт. 2 266,00руб.

Траверсы ТМ-109 производятся в соответствии с типовым проектом 26.0004-20.

При прокладке воздушных линий электропередач напряжением 10 кВ траверса ТМ-109 используется для крепления проводов на опорах ЛЭП. Изготовление траверс осуществляется из углеродистой стали, что обеспечивает конструкции высокую прочность. Антикоррозионное покрытие траверсы выполняется лаком марки БТ-577 на битумной основе.

Траверса на стойке ЛЭП крепится хомутами, выбор модели которых производится под конкретный тип стойки. Так, для железобетонных стоек СВ105 подходит хомут Х-1, для стоек СВ110 применяются хомуты серии Х-42. Поставка выбранных хомутов осуществляется по отдельному заказу.

Спецификация траверсы ТМ-109

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=900 1 23,40
2 Уголок 70х70х4 ГОСТ 8509-93 L=430 2
3 Уголок 100х100х8 ГОСТ 8509-93 L=300 1
4 Круг 16 ГОСТ 2590-88 L=254 1
5 Круг 20 ГОСТ 2590-88 L=390 1
6 Полоса 6х85ГОСТ 103-76 L=85 2
7 Серьги СРС 7-16 2

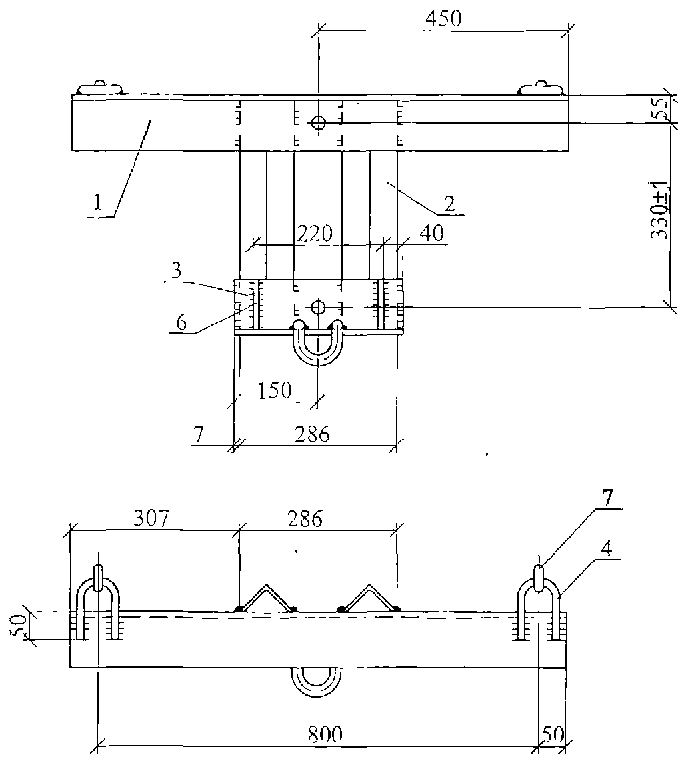

Размеры траверсы ТМ-109:

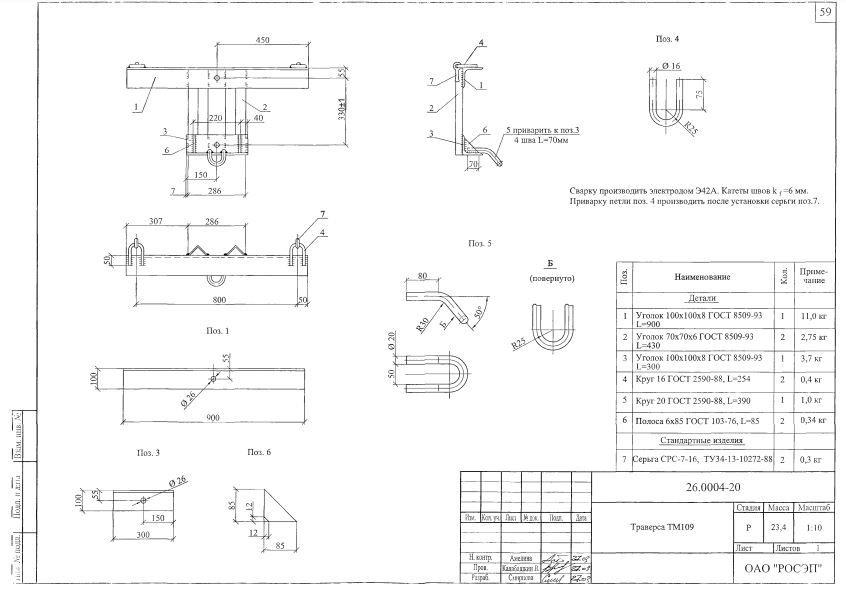

Чертеж траверсы ТМ-109

Варианты обозначения: траверса ТМ-109, ТМ109, ТМ 109
