Траверса ТМ-4 (3.407.1-143.8.4) 14,20 кг

Товар* Ед. Цена, руб Опт. цена, руб
Арт. 013813

Траверса ТМ-4 (3.407.1-143.8.4) 14,20 кг

шт. 2 370,17руб. 2 370,17руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

С помощью траверсы ТМ-4 осуществляют двойное крепление проводов без изоляции к стойкам при проведении высоковольтных ЛЭП 6 кВ, 10 кВ в населенных пунктах.

Траверса ТМ-4 производится из углеродистой стали и имеет антикоррозийное покрытие лаком БТ-577 согласно с типовым проектом 3.407.1-143.8.4. Штыри, находящиеся на траверсе ТМ-4, служат для присоединения изоляторов (ШС10-Д, ШФ10-Г, ШФ20-В). Крепление изоляторов штыревых проводится с использованием колпачков (К-7, К-9, К-6, КП-22). Провод крепится к изолятору методом проволочной ВШ-1 или спиральной ПВС вязки. К стойке траверса ТМ-4 крепится хомутом Х-1. Заказывать хомут Х-1 необходимо отдельно.





Траверсы ТМ-4 изготавливается согласно типового проекта 3.407.1-143.8.4

В населённой местности при необходимости крепления (двойного) неизолированного провода ВЛ 10кВ используется траверса ТМ-4.

Для крепления изоляторов типа ШС10-Д и ШФ10-Г, а также типа ШФ20-В на данной траверсе предусмотрены особые штыри. Изоляторы на этих штырях крепятся при помощи таких колпачков: К-6, К-9, К-7 и КП-22.

Для того, чтобы прикрепить провод к изолятору используется проволочная вязка ВШ-1 и спиральная вязка ПВС.

Необходимый для крепления траверсы данного типа к стойке хомут Х-1 заказывается и доставляется отдельно.

Производят траверсы ТМ-4 из углеродистой стали, покрывают лаком битумным БТ-577, образовывающим антикоррозийное покрытие.

Габариты изделия: 1660х120х315мм.

Спецификация траверсы ТМ-4

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х5 ГОСТ8509-86 1 14.20
2 Уголок 50х50х5 ГОСТ8509-86 1
3 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 6



Размеры траверсы ТМ-4:

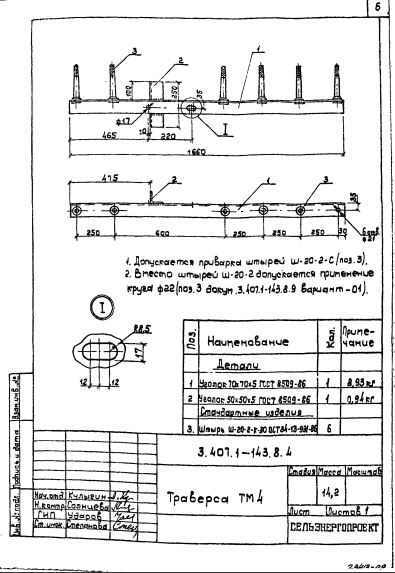

Чертеж траверсы ТМ-4

Варианты обозначения: траверса ТМ-4, TМ4, TМ-4

****
