Траверса ТМ-73, ТМ-73М

Товар Ед. Цена с НДС
Арт. 013870

Траверса ТМ-73, ТМ-73М (20.0027 19.01, Л56-97 04.02) 19,74 кг

шт. 2 176,60руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-73, ТМ-73М (проект 20.0027 19.01, Л56-97 04.02) могут использоваться в условиях низких температур (-40°С и ниже), так как выполнены из особой стали.

Доставка траверсы ТМ-73, ТМ-73М к месту применения возможна без тары и упаковки.


Спецификация траверсы ТМ-73, ТМ-73М

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х6 ГОСТ 8509-86 L=1200 1 19.74
2 Уголок 65х65х5 ГОСТ 8509-86 L=200 1
3 Круг 816 ГОСТ 2590-88 L=240 5
4 Круг 822 ГОСТ 2590-88 L=650 1
5 Серьга СРС-7-16 5



Размеры траверсы ТМ-73, ТМ-73М:

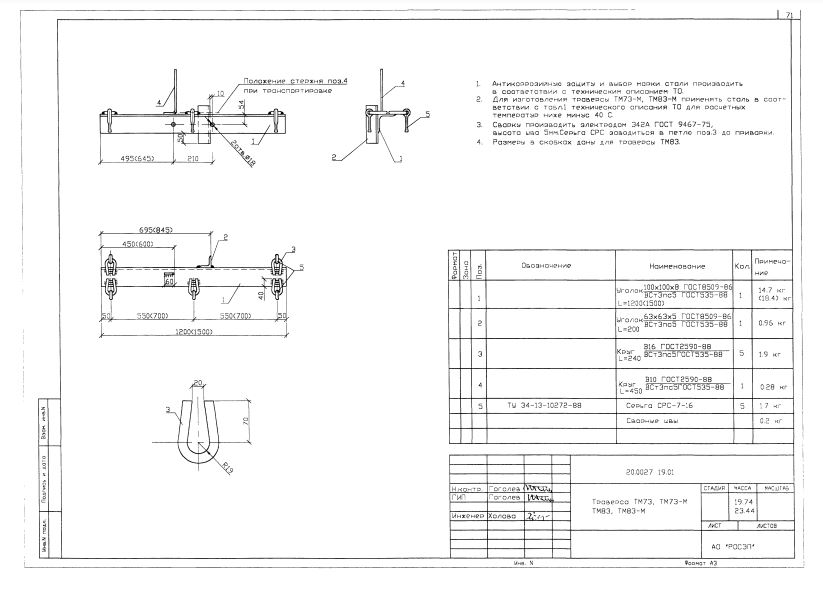

Чертеж траверсы ТМ-73, ТМ-73М

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-73М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-73, ТМ-73МТМ73, ТМ73М
