Траверса ТМ-6

Товар Ед. Цена с НДС
Арт. 013815

Траверса ТМ-6 (3.407.1-143.8.6) 23 кг

шт. 2 390,00руб.

Траверса ТМ-6 (проект 3.407.1-143.8.6) используются для выполнения двойного крепления проводов к стойкам (тип СВ) при установке анкерных опор высоковольтных линий электропередачи. Крепление осуществляется с помощью изолирующих натяжных подвесок.

К траверсе ТМ-6 приварены четыре петли, каждая из которых имеет серьгу серии СРС7-16. Крепление ШФ10-Д, ШФ20-В или ШС10-Г (штыревых изоляторов) выполняется на специальные штыри с применением колпачков К-6, К-9, К-7 или КП-22. Крепление проводов к каждому из изоляторов выполняется проволочной (ВШ-1) либо спиральной (ПВС) вязками. Хомут серии Х-1 применяется для присоединения траверсы к стойке СВ105, а хомут серии Х-42 к стойке СВ110. Поставка хомутов производится по отдельному заказу.

Габариты изделия: 1450х150х295мм.

Спецификация траверсы ТМ-6

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ8509-86 1 23,00
2 Уголок 50х50х3 ГОСТ8509-86 1
3 Круг 16 ГОСТ2590-71 r=260 4
4 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 2
5 Серьга СРС-1-17 ГОСТ 2725-78 4



Размеры траверсы ТМ-6:

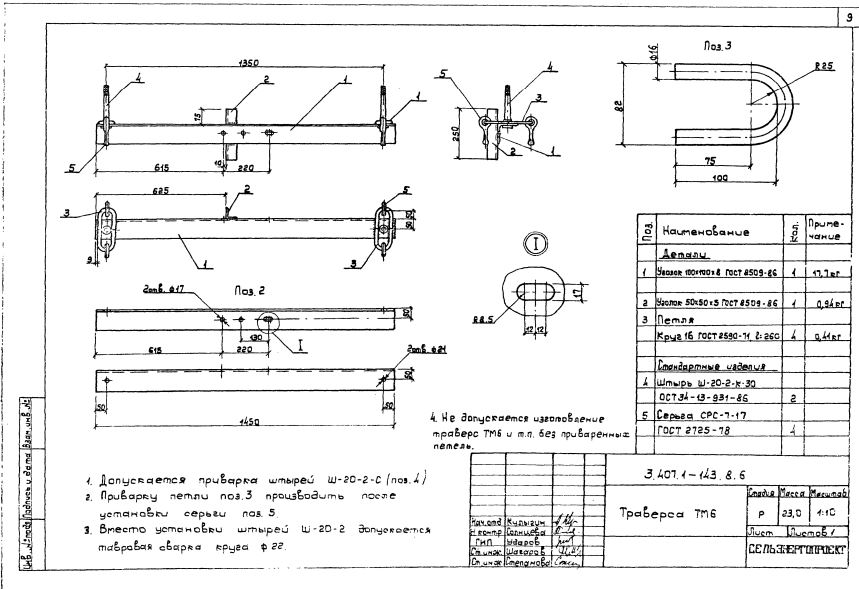

Чертеж траверсы ТМ-6

Варианты обозначения: траверса ТМ-6, TМ6, TМ-6
