Траверса ТМ-108

Товар Ед. Цена с НДС
Арт. 013892

Траверса ТМ-108 (26.0004-19) 35,8 кг

шт. 3 702,00руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-108 (проект 26.0004-19) - это металлоконструкции, выполненные из прочной углеродистой стали со стойким антикоррозийным покрытием (лак БТ-577).

Данные траверсы используются для крепления проводов на стойки СВ, которые применяются во время строительства и монтажа высоковольтных линий электропередач 10 кВ. Для осуществления крепления траверсы на стойки СВ105 и СВ110 необходимо применять хомуты марки Х-1 и марки Х-42. Поставка хомутов марок Х-1 и Х-42 выполняется по отдельному заказу.

Спецификация траверсы ТМ-108

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-93 L=510 2 35,80
2 Уголок 100х100х8 ГОСТ 8509-93 L=770 1
3 Уголок 63х63х5 ГОСТ 8509-93 L=760 2
4 Круг 20 ГОСТ 2590-88 L=390 1
5 Круг 16 ГОСТ 2590-88 L=254 6
6 Круг 22 ГОСТ 2590-88 L=270 1
7 Полоса 6х85ГОСТ 103-76 L=85 1
8 Серьги СРС 7-16 6



Размеры траверсы ТМ-108:

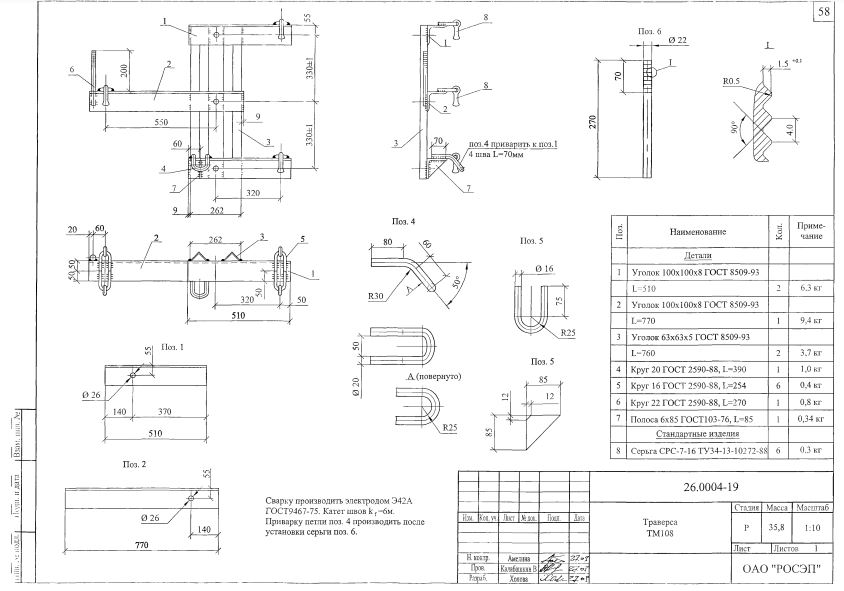

Чертеж траверсы ТМ-108

Варианты обозначения: траверса ТМ-108, ТМ108, ТМ 108
