Траверса ТМ-54

Товар Ед. Цена с НДС
Арт. 013839

Траверса ТМ-54 (27.0002-19) 6,7 кг

шт. 682,99руб.

Траверсы ТМ-54 выпускаются в соответствии с типовым проектом 27.0002-19

Траверса ТМ-54 необходима при проведении высоковольтных воздушных линий напряжением 10 кВ и используется для крепления проводом на опорах ЛЭП.

Изготавливается траверса ТМ-54 из углеродистой стали. В процессе производства траверса покрывается битумным лаком БТ-577, что обеспечивает антикоррозийную защиту траверсы и повышает срок ее службы.

Для крепления траверсы на опоре отдельно заказываются крепежные хомуты, выбираемые в зависимости от вида опоры.
Крепежные хомуты Х-1 применяются для фиксации траверсы на опоре СВ105. С помощью хомутов Х-42 траверсы крепятся к опоре СВ110.



Спецификация траверсы ТМ-54

Позиция Наименование детали Количество Масса, кг
1 Уголок 80х80х8 ГОСТ 8509-83 L=290 1 6.70
2 Уголок 63х63х5 ГОСТ 8509-83 L=370 1
3 Круг 30 ГОСТ 2590-88 L=360 1
4 Круг 16 ГОСТ 2590-88 L=254 1
5 Cерьга С 7-16 1



Размеры траверсы ТМ-54:

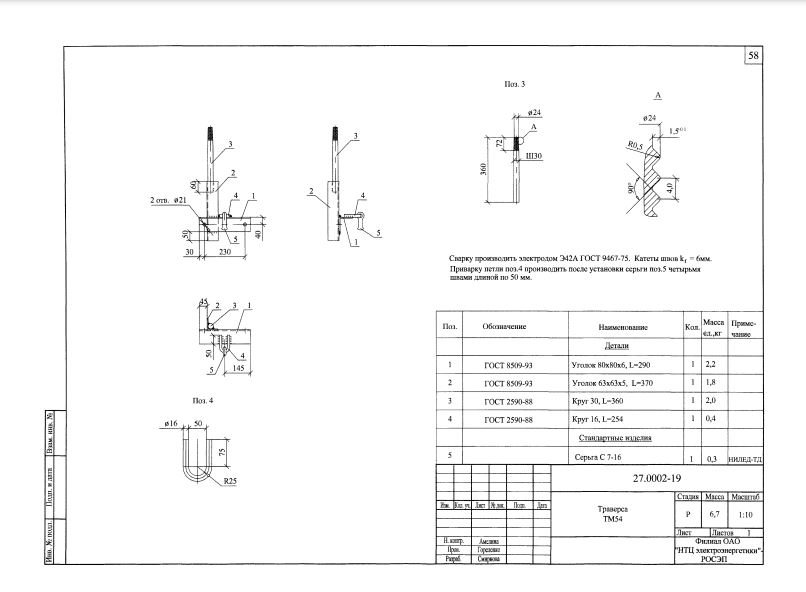

Чертеж траверсы ТМ-54

Варианты обозначения: траверса ТМ-54, TМ54, TМ-54
