Траверса ТМ-83в, ТМ-83вМ (20.0027 05.01) 4,14 кг

Товар* Ед. Цена, руб Опт. цена, руб
Арт. 013880

Траверса ТМ-83в, ТМ-83вМ (20.0027 05.01) 4,14 кг

шт. 772,32руб. 772,32руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-83в, ТМ-83вМ выпускаются в соответствии с типовым проектом 20.0027 (20.0027 05.01).

Траверсы ТМ-83в, ТМ-83вМ применяются во время прокладки кабеля и установки опор воздушной ЛЭП 10 кВ в качестве элементов крепления провода.

Установка данных траверс производится на стойки различного сечения с применение особых крепежных хомутов. К стойкам серии СВ105 траверсы крепятся хомутом Х-1, а к стойкам серии СВ110 - хомутом Х-42. Крепежные хомуты в комплект к траверсам не входят, поэтому заказывать их нужно отдельно.

Траверсы ТМ-83вМ могут применяться при температуре окружающей среды ниже -40°С, так как выполнены из особого вида стали. Материалом для изготовления траверсы ТМ-83в служит углеродистая сталь. Антикоррозийная защита траверс обеспечивается петем нанесения на их поверхность битумного лака БТ-577.

Поставка траверсы ТМ-83в и ТМ-83вМ осуществляется без использования особой упаковки или тары.

Спецификация траверсы ТМ-83в, ТМ-83вМ

Позиция Наименование детали Количество Масса, кг
1 Уголок 70х70х6 ГОСТ 8509-86 L=410 1 4.14
2 Круг В20 ГОСТ 2590-88 L=260 2
3 Круг В10 ГОСТ 2590-88 L=250 1
4 Круг В6 ГОСТ 2590-88 L=250 1



Размеры траверсы ТМ-83в, ТМ-83вМ:

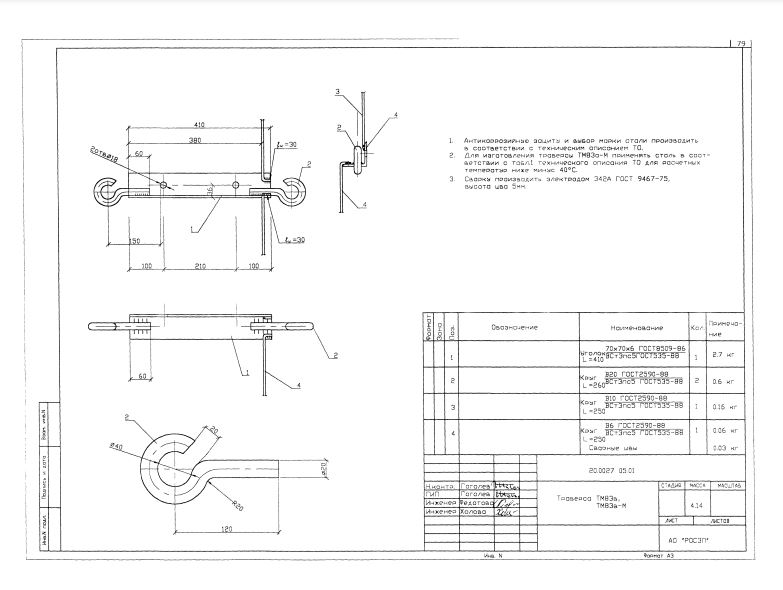

Чертеж траверсы ТМ-83в, ТМ-83вМ

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-83вМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-83в, ТМ-83вМТМ83в, ТМ83вМ

****
