Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверса ТМ-20 (проект 3.407.1-143.8.19) изготавливается из качественной углеродистой стали и обеспечивает прочное крепление проводов во время установки анкерных промежуточных опор ЛЭП 10 кВ. В качестве антикоррозийного покрытия используют покрытие лаком (БТ-577).
На траверсе ТМ-20 расположены четыре петли, на каждой из которых имеется серьга марки СРС7-16.
На стойки СВ105 и СВ110 траверсы ТМ-20 крепятся при помощи специальных хомутов Х-1 и Х-42 соответственно. Поставка хомутов Х-1 и Х-42 производится по отдельному заказу.
Габариты изделия: 2600х200х180мм.
Спецификация траверсы ТМ-20
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Швеллер 16 ГОСТ8240-72, L=2600 | 1 | 45.00 |
| 2 | Круг 16 ГОСТ2590-71 | 4 | |
| 3 | Полоса 6х180 ГОСТ103-76 | 1 | |
| 4 | Полоса 6х50 ГОСТ103-76 | 2 | |
| 5 | Полоса 6х100 ГОСТ103-76 | 2 | |
| 6 | Серьга СРС 7-17 ГОСТ 2725-78 | 4 |

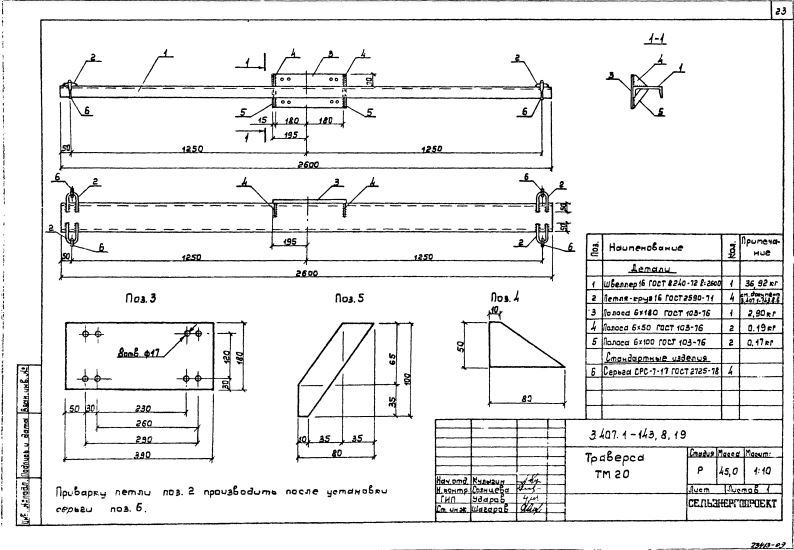

Размеры траверсы ТМ-20:
Варианты обозначения: траверса ТМ-20, TМ20, TМ-20
