Траверса ТМ-8 (3.407.1-143.8.8) 26,0 кг

Товар* Ед. Цена, руб Опт. цена, руб
Арт. 013817

Траверса ТМ-8 (3.407.1-143.8.8) 26,0 кг

шт. 4 811,83руб. 4 811,83руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Траверсы ТМ-8 (проект 3.407.1-143.8.8) применяются при установке анкерных промежуточных опор высоковольтных ЛЭП (10 кВ) с целью выполнения двойного крепления проводов при помощи натяжных (изолирующих) подвесок к стойкам типа СВ.

К траверсе ТМ-8 прикреплены специальные серьги серии СРС7-16, каждая из которых находится в одной из шести петель, приваренных к траверсе. Изоляторы типа ШФ10-Г или ШФ20-В, ШС10-Д крепятся на штыри траверсы ТМ-8 специальными колпачками: К-7, К-6, К-9, или же колпачка КП-22. Прочное крепление провода к нужному изолятору производится одним из двух методов вязки: проволочной (ВШ-1) или же спиральной (ПВС).

Хомуты серий Х-1 и Х-42 применяются для крепления траверсы ТМ-8 к стойкам СВ105 и СВ110. Заказываются хомуты серий Х-1 и Х-42 отдельно.

Габариты изделия: 2110х90х295мм.

Спецификация траверсы ТМ-8

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х7 ГОСТ8509-86 1 26.00
2 Круг 16 ГОСТ2590-71 6
3 Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86 1
4 Болт М16х30 ГОСТ 7798-70 2
5 Гайка М16 ГОСТ 5915 2
6 Серьга СРС 7-17 ГОСТ 2725-78 6



Размеры траверсы ТМ-8:

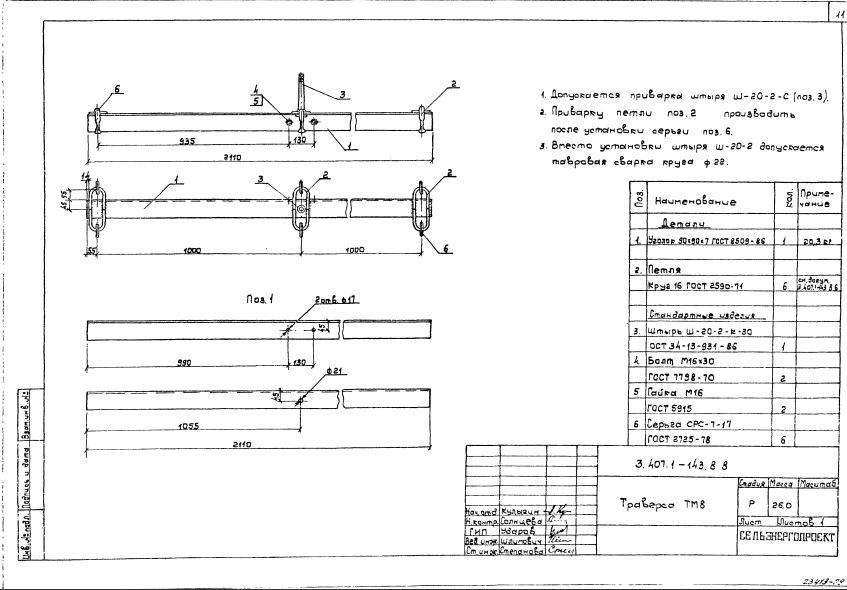

Чертеж траверсы ТМ-8

Варианты обозначения: траверса ТМ-8, TМ8, TМ-8

****
