Траверса ТМ-53

Товар Ед. Цена с НДС
Арт. 013838

Траверса ТМ-53 (27.0002-18) 18,8 кг

шт. 2 092,00руб.

Траверсы ТМ-53 производятся согласно типового проекта 27.0002-18

Назначением траверсы ТМ-53 является крепление проводов на опорах при выполнении  прокладки высоковольтных воздушных ЛЭП номинальным напряжением 10 кВ.

Материал траверсы - углеродистая сталь. С целью обеспечения защиты от коррозии траверса подвергается покрытию лаком на битумной основе марки БТ-577.

Для крепления траверсы к стойке дополнительно необходимо заказать крепежные хомуты. Марка хомута выбирается для конкретной стойки. Траверса ТМ-53 крепится к стойке СВ110 хомутами Х-42. Для установки на стойку СВ105 применяются хомуты Х-1.



Спецификация траверсы ТМ-53

Позиция Наименование детали Количество Масса, кг
1 Уголок 100х100х8 ГОСТ 8509-83 L=1200 1 18.80
2 Уголок 63х63х5 ГОСТ 8509-83 L=200 1
3 Круг 16 ГОСТ 2590-88 L=254 5
4 Круг 10 ГОСТ 2590-88 L=360 1
5 Cерьга С 7-16 L=360 5



Размеры траверсы ТМ-53:

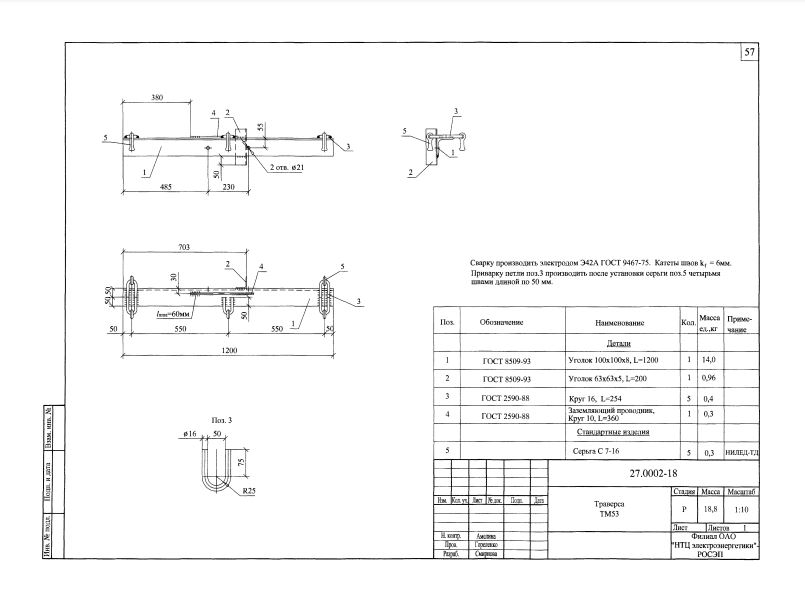

Чертеж траверсы ТМ-53

Варианты обозначения: траверса ТМ-53, TМ53, TМ-53
