Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверсы ТМ-80, ТМ-80М выпускаются в соответствии с типовым проектом 20.0027 (27.0027 11.02).
Траверсы ТМ-80, ТМ-80М используются для крепления проводов при установке и проведении опор в период строительства воздушной высоковольтной ЛЭП (10 кВ).
Траверсы ТМ-80, ТМ-80М изготавливаются, в зависимости от модификации, из углеродистой стали, с последующим покрытием поверхности изделия лаком БТ-577 (для обеспечения антикоррозийных свойств), либо из особой стали, для возможности эксплуатации в условиях -40°С и ниже.
Крепление данных траверс на стойки СВ105 и СВ110 производится хомутами марок Х-1 и Х-42 соответственно. Хомуты нужных марок поставляются в отдельном порядке.
При доставке траверс ТМ-80, ТМ-80М на место применения не требуется тара или специальная упаковка.
Спецификация траверсы ТМ-80, ТМ-80М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 70х70х6 ГОСТ 8509-86 L=300 | 1 | 2.34 |
| 2 | Круг В16 ГОСТ 2590-88 L=240 | 1 |

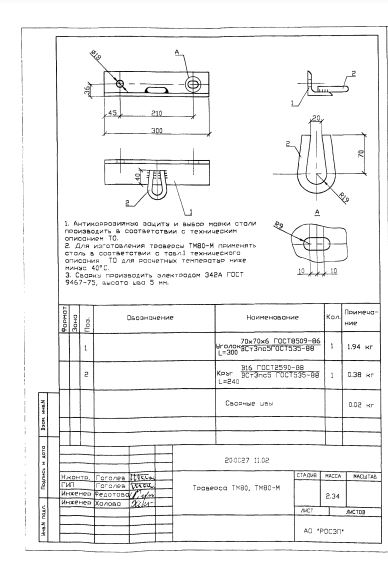

Размеры траверсы ТМ-80, ТМ-80М:
1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.
3. Для изготовления траверсы ТМ-80М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
Варианты обозначения: траверса ТМ-80, ТМ-80М, ТМ80, ТМ80М
