Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверсы ТМ-73, ТМ-73М выпускаются в соответствии с типовым проектом Л57-97 (Л57-97.07.01).
Траверсы ТМ-73, ТМ-73М - это поворотные концевые металлоконструкции, которые предназначены для крепления на подвесных изоляторах СИП-3.
Траверсы ТМ-73, ТМ-73М могут применяться в условиях низких температур, так как изготовлены из особой стали, выдерживающей -40°С и ниже.
Спецификация траверсы ТМ-73, ТМ-73М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 63х63х5 ГОСТ 8509-86 L=550 | 1 | 5,10 |
| 2 | Уголок 63х63х5 ГОСТ 8509-86 L=200 | 1 |

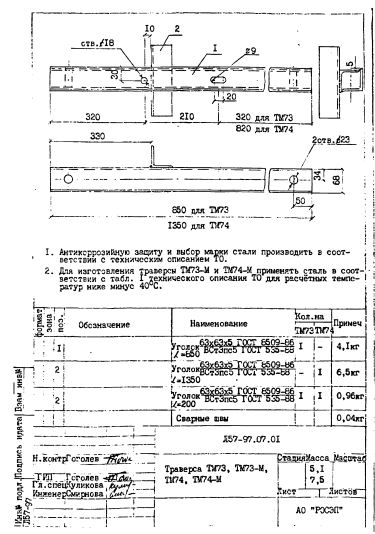

Размеры траверсы ТМ-73, ТМ-73М:
.jpg "Чертеж траверсы ТМ-73, ТМ-73М")
1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
2. Для изготовления траверсы ТМ-73М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
Варианты обозначения: траверса ТМ-73, ТМ-73М, ТМ73, ТМ73М
