Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверса ТМ-71 выпускается в соответствии с типовым проектом 27.0002 (27.0002-36).
Траверсы ТМ-71 служат для крепления проводов к стойкам СВ во время монтажа высоковольтных воздушных линий 10 кВ.
Крепежные хомуты, благодаря которым осуществляется непосредственное крепление траверсы, подбираются в зависимости от типа стойки. К стойкам типа СВ105 траверса крепится при помощи хомута Х-1, а к стойкам типа СВ110 при помощи хомута Х-42. Поставка хомутов Х-1 и Х-42 производится по отдельному заказу.
В качестве материала для изготовления траверсы ТМ-71 применяется углеродистая сталь высокого качества. Поверхность готового изделия покрывают лаком битумным БТ-577, что обеспечивает стойкую антикоррозийную защиту.
Спецификация траверсы ТМ-71
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 100х100х8 ГОСТ 8509-93 L=1140 | 1 | 21.80 |
| 2 | Уголок 63х63х5 ГОСТ 8509-93 L=200 | 1 | |
| 3 | Круг 16 ГОСТ 2590-88 L=254 | 4 | |
| 4 | Круг 30 ГОСТ 2590-88 L=360 | 2 | |
| 5 | Серьга С 7-16 | 4 |

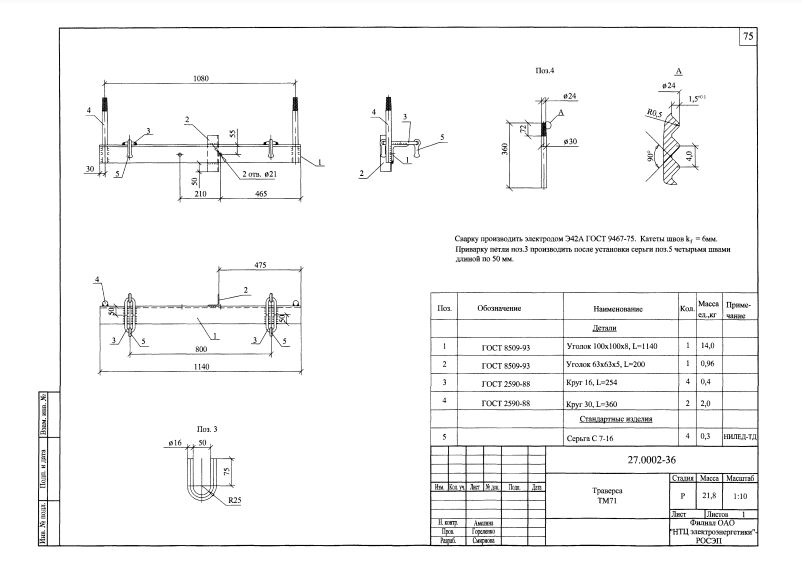

Размеры траверсы ТМ-71:
Варианты обозначения: траверса ТМ-71, TМ71, TМ-71
