Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.
Траверсы ТМ-21 (проект 3.407.1-143.8.20) служат для крепления проводов при установке промежуточных опор и прокладке высоковольтной линии электропередачи 10 кВ. Крепление траверсы осуществляется к стойке СВ105 с использованием хомута Х-1, а к стойке СВ110 с использованием хомута Х-42. Поставка хомутов производится в отдельно.
Траверсы ТМ-21 выполнены из качественного материала - углеродистой стали. Поверхность траверсы имеет лаковое покрытие (лак БТ-577), которое защищает изделие от коррозии .
Спецификация траверсы ТМ-21
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 70х70х5 ГОСТ8509-86 L=1514 | 1 | 24.50 |
| 2 | Уголок 70х70х5 ГОСТ8509-86 L=1514 | 1 | |
| 3 | Уголок 90х90х7 ГОСТ8509-86 | 1 | |
| 4 |
Круг 16 ГОСТ2590-71 |
2 2 |
|
| 5 | Болт М20х75 ГОСТ 7798-70 | 1 | |
| 6 | Гайка М20 ГОСТ 5915-70 | 2 | |
| 7 |
Серьга СРС 7-17 ГОСТ 2725-78 |
2 |

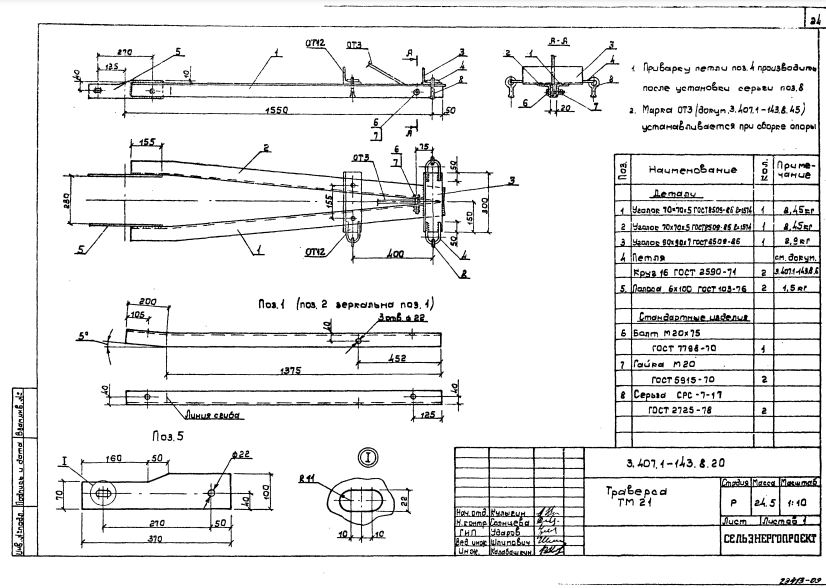

Размеры траверсы ТМ-21:
Варианты обозначения: траверса ТМ-21, TМ21, TМ-21
