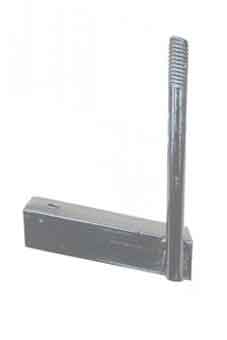

Кронштейн РА-5

Товар Ед. Цена с НДС
Арт. 013933

Кронштейн РА-5 (3.407.1-143.8.67) 1,5 кг

шт. 135,01руб.

Возможно изготовление аналогичного товара по индивидуальным размерам заказчика.

Кронштейн РА-5 необходим для присоединения неизолированных проводов к  разъединителям линейным типа РДЗ-10/400(630)У1 или РЛНД-10/400(630)У1). Кронштейн имеет штырь для установки штыревого изоляторов ШФ-10Г или ШФ-20Г. Присоединение провода к линейному разъединителю осуществляется через изолятор. Кронштейн РА-1 используется в паре с кронштейном РА-1. Соединение кронштейнов РА-5 и РА-1 осуществляется болтами из комплекта поставки РА-1.



Спецификация кронштейна РА-5

Позиция Наименование детали Количество Масса, кг
1 Уголок 50х50х5 ГОСТ8509-86 1 1.50
2 Круг 20 ГОСТ2590-71  1



Размеры кронштейна РА-5

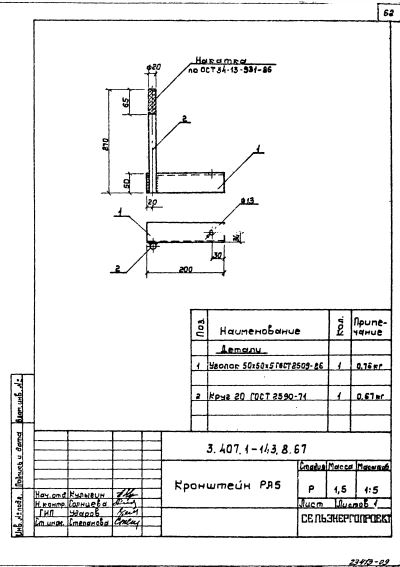

Чертеж кронштейна РА-5

Варианты обозначения: кронштейн РА-5, РА5, РА 5
