Кронштейн Р-6

Товар Ед. Цена с НДС
Арт. 013939

Кронштейн Р-6 (3.407.1-143.8.63) 3,2 кг

шт. 288,00руб.

Изготовление кронштейна Р-6 производится в соответствии с Типовым проектом 3.407.1-143 "Опоры железобетонные ВЛ 10 кВ".

Кронштейн Р-6 используется для крепления вентильных разрядников типа РВО-6У1, РВО-10У1  к опорам воздушных высоковольтных ЛЭП  с неизолированными проводами . Для крепления кронштейна к опоре ЛЭП применяются специальные хомуты типа Х7.



Спецификация кронштейна Р-6

Позиция Наименование детали Количество Масса, кг
1 Полоса 5х50 ГОСТ103-76 1 3,20
2 Полоса 5х50 ГОСТ103-76 1
3 Полоса 5х30 ГОСТ103-76 L=79 3
4 Круг 10 ГОСТ2590-71 L=535 1
5 Круг 10 ГОСТ2590-71 L=570 1
6 Круг 10 ГОСТ2590-71 L=910 1



Размеры кронштейна Р-6

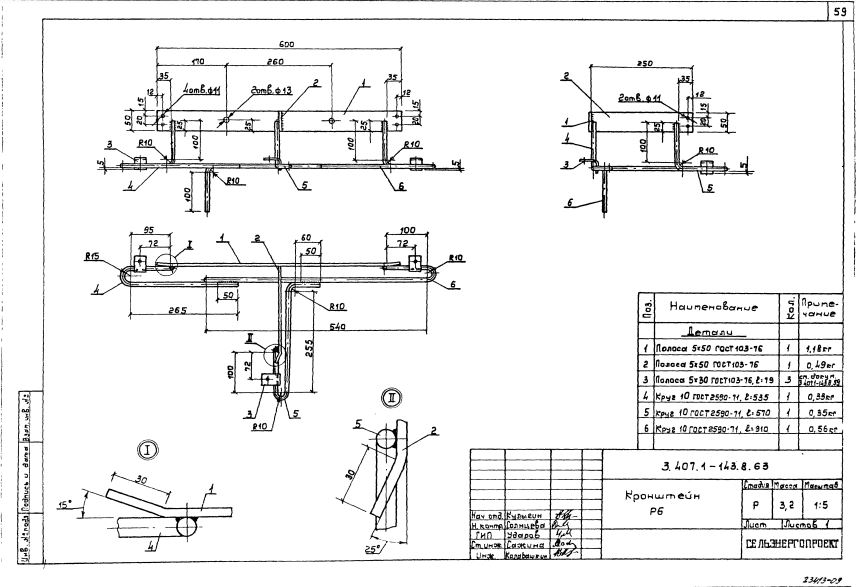

Чертеж кронштейна Р-6

Варианты обозначения: кронштейн Р-6, Р6, Р 6
