Кронштейн Р-4

Товар Ед. Цена с НДС
Арт. 013937

Кронштейн Р-4 (3.407.1-143.8.61) 1,5 кг

шт. 135,01руб.

Производство кронштейна Р-4 осуществляется в соответствии с типовым проектом 3.407.1-143.

Кронштейн Р-4 используется на воздушных ЛЭП номинальынм напряжением 10 кВ и 6 кВ с неизолированными проводами для установки вентильных разрядников РВО-10У1 и РВО-6У1. Для осуществляения надежного крепления кронштейн приваривается  к металлоконструкции опоры.



Спецификация кронштейна Р-4

Позиция Наименование детали Количество Масса, кг
1 Полоса 5х50 ГОСТ103-76 L=250 1 1,50
2 Полоса 5х30 ГОСТ103-76 L=79 1
3 Круг 10 ГОСТ2590-71 L=1520 1

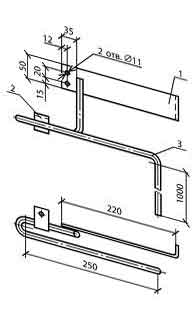

Размеры кронштейна Р-4

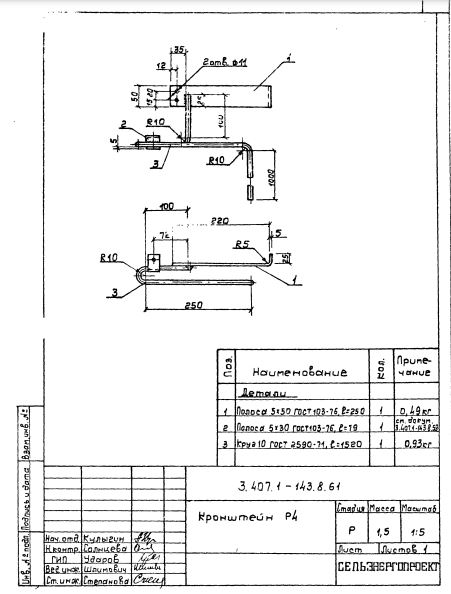

Чертеж кронштейна Р-4

Варианты обозначения: кронштейн Р-4, Р4, Р 4
