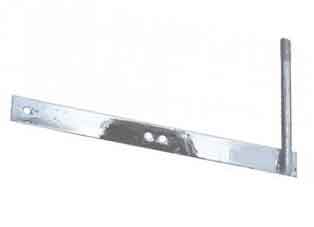

Кронштейн РА-4

Товар Ед. Цена с НДС
Арт. 013932

Кронштейн РА-4 (3.407.1-143.8.66) 1,5 кг

шт. 135,01руб.

Кронштейн РА-4 применяется для присоединения неизолированного провода к линейным разъединителям типа РДЗ-10/400(630)У1 и РЛНД-10/400(630)У1. Кронштейны обеспечивают возможность закрепления провода непосредственно перед его соединением с линейным разъединителем через изолятор штыревой типа ШФ-10Г или ШФ-20Г. Для установки изолятора на кронштейне предусмотрен специальный штырь.  Крепление кронштейна к стойкам осуществляется хомутами: Х-7 - к стойкам СВ105-110 и Х-37 - к железобетонным стойкам СНВ-7-13. Поставка необходимых хомутов осуществляется по отдельному заказу.



Спецификация кронштейна РА-4

Позиция Наименование детали Количество Масса, кг
1 Полоса 5х40 ГОСТ103-76 1 1.50
2 Круг 20 ГОСТ2590-71  1



Размеры кронштейна РА-4

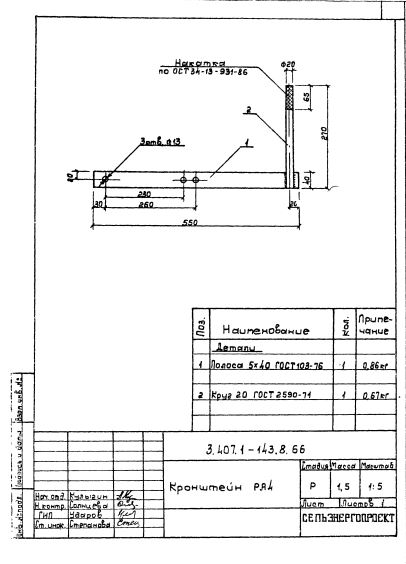

Чертеж кронштейна РА-4

Варианты обозначения: кронштейн РА-4, РА4, РА 4
