Кронштейн Р-5

Товар Ед. Цена с НДС
Арт. 013938

Кронштейн Р-5 (3.407.1-143.8.62) 1,5 кг

шт. 135,01руб.

Кронштейн Р-5 выпускается согласно Типового проекта 3.407.1-143 "Опоры железобетонные ВЛ 10кВ".

Назначением кронштейна Р-5 является крепление вентильных разрядников РВО-6У1 или РВО-10У1 при их установке на опорах ЛЭП с неизолированными проводами. Крепление кронштейна к опоре производится с применением крепежного хомута типа Х7.



Спецификация кронштейна Р-5

Позиция Наименование детали Количество Масса, кг
1 Полоса 5х50 ГОСТ103-76 1 1.50
2 Полоса 5х30 ГОСТ103-76 L=79 1
3 Круг 10 ГОСТ2590-71 L=1390 1



Размеры кронштейна Р-5

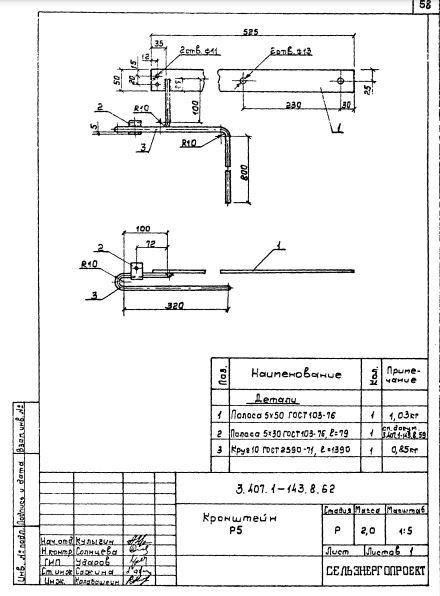

Чертеж кронштейна Р-5

Варианты обозначения: кронштейн Р-5, Р5, Р 5
